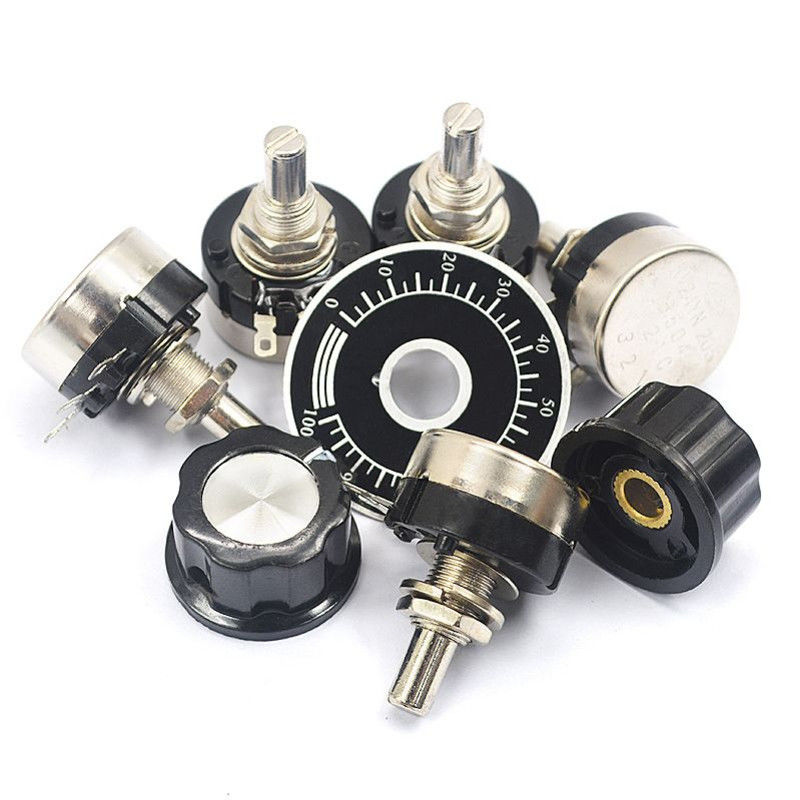

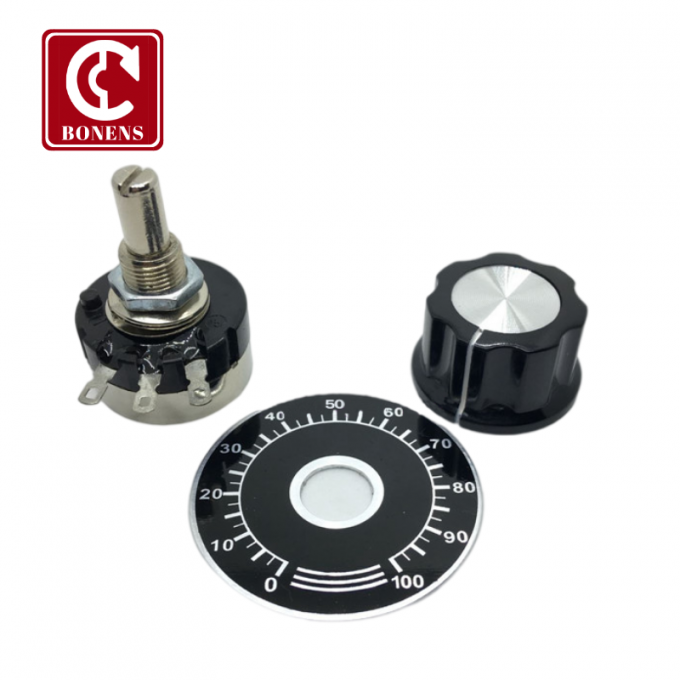

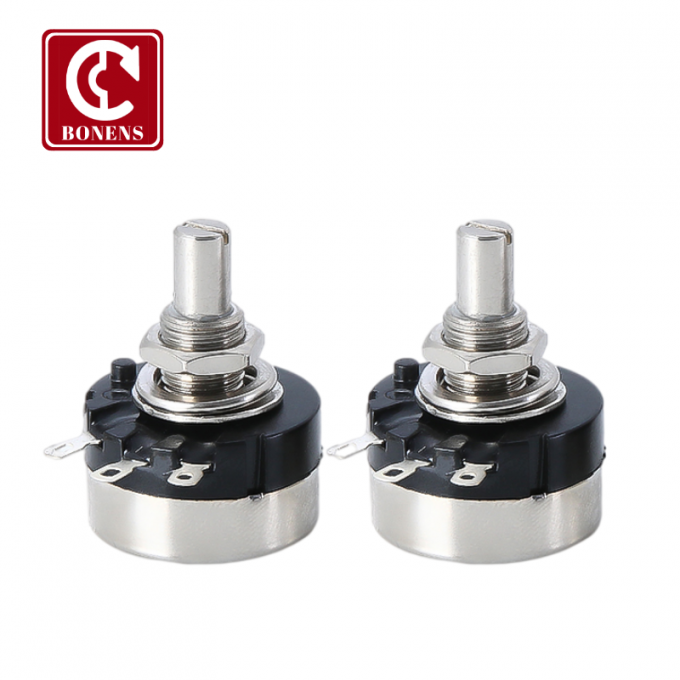

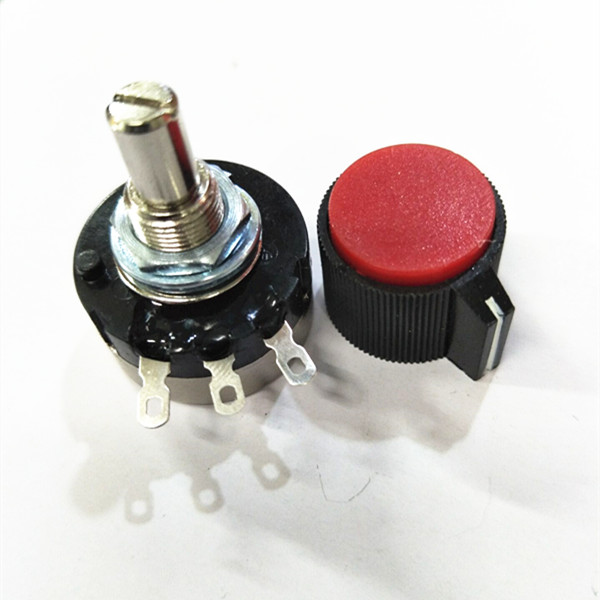

RV24YN20S Углеродная пленка регулируемый одноразовый поворотный потенциометр вращающийся переменный резистор
Key Attributes
Product Summary
RV24YN20S углеродный пленочный регулируемый однооборотный потенциометр, поворотный переменный резистор 1K 2K 5K 10K 20K регулируемый потенциометр Описание продукта Спецификация Электрические характеристики: Диапазон общего сопротивления B50Ω~B2MΩ A,C:1KΩ~2MΩ Допуск сопротивления ±10% Конечное сопрот...
Детали продукта
Регулируемый одним поворотом
,Диапазон от 1K до 20K
,Углеродный пленочный элемент
RV24YN20S углеродный пленочный регулируемый однооборотный потенциометр, поворотный переменный резистор 1K 2K 5K 10K 20K регулируемый потенциометр




|
Электрические характеристики:
|
|||
|
|
B50Ω~B2MΩ
|
||
|
A,C:1KΩ~2MΩ
|
|||
|
Допуск сопротивления
|
±10%
|
||
|
Конечное сопротивление
|
≤3Ω
|
||
|
|
B(Линейная)
|
||
|
A(Логарифмическая)
|
|||
|
C(Обратная логарифмическая)
|
|||
|
Изменение контактного сопротивления
|
3% или 3Ω, в зависимости от того, что больше
|
||
|
|
B:0.25W/40℃,0W/85℃
|
||
|
AC:0.125W/40℃,0W/85℃
|
|||
|
|
B:DC315V или номинальная мощность, в зависимости от того, что меньше
|
||
|
AC:DC200V или номинальная мощность, в зависимости от того, что меньше
|
|||
|
Сопротивление изоляции
|
≥100MΩ
|
||
|
Диэлектрическая прочность
|
AC1000V 1 минута
|
||
|
Электрический угол
|
280°±10°
|
||
|
Экологические характеристики:
|
|||
|
Тепловая пайка
|
350℃ 3 сек
|
||
|
Срок службы при вращении
|
15 000 циклов
|
||
|
Срок службы под нагрузкой
|
1000 часов при номинальной нагрузке
|
||
|
|
3 направления по 2 часа каждое,
|
||
|
Амплитуда 1,5 мм
|
|||
|
Температурная характеристика
|
-10℃ 30 минут без нагрузки
|
||
|
Воздействие низких температур
|
1 час без нагрузки
|
||
|
Влажность и срок службы под нагрузкой
|
40℃ 90~95% относительной влажности 500 часов
|
||
|

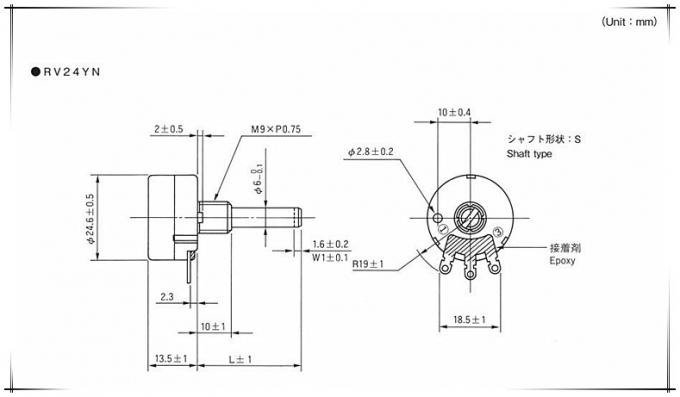

Механические характеристики:
|
|||
|
Механический угол
|
300°±5°
|
||
|
Крутящий момент вала
|
5~30mN.m(51~306gf.cm)
|
||
|
Прочность стопора
|
900mN.m мин.(9.18kgf.cm мин.
|
||
|
Диапазон рабочих температур.
|
-10℃~+85℃
|
||
|
Паяемость
|
235℃, 5 сек
|
||
|
Крутящий момент затяжки гайки
|
1470mN.m макс.(15kgf.cm макс.)
|
||
