Однокольцовый карбоновый пленочный потенциометр с переключателем RV30YN20S RV30YNME20S B502 5K

RV30 серии RV30YN20S RV30YNME20S B502 5K однокольцовый углеродный пленочный потенциометр с переключателем

Наименование продукта:

RV30 серии одноразовый вращающийся карбоновый пленочный потенциометр 3w

описание продукта:

RV30YN20S однокатушный углеродный пленочный потенциометр, номинальная мощность 3 Вт, диаметр вала 6 мм, длина вала 20 мм, внешний диаметр 30 мм, конец вала с отверстиями, допустимость сопротивления ± 10%,Механический ход 300 ° ± 5 ° C температурный диапазон -10 °C -85 °C, время вращения 20000 оборотов, мощность 3 Вт, упаковка 20 шт. / коробка Значения сопротивления RV30YN20S однокольцевого карбонового пленочного потенциометра включают: 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K,Сто тысяч., 200K, 500K, 1M и т.д.

Параметры спецификации:



Электрические
Стандартный диапазон сопротивления				B = 100Ω до 2MΩ A,C = 1kΩ до 2MΩ
Сопротивление Толерантность				Стандарт 10%
Покончить с сопротивлением				3Ω максимум.
Сопротивление уменьшается				B = линейный; A = CW аудио (логоритм); C = CCW аудио (логоритм)
Пик шума (C.R.V.)				3% или 3Ω, в зависимости от того, что больше
Показатель мощности				Рейтинги ниже +40°C, 0 ватт при +85°C
	Конечный	R≤10kΩ	10kΩ	50kΩ	R> 300kΩ
	В.	1.0W	0.8W	0.6W	0.4W
	А, С	0.8W	0.6W	0.3W	0.2W
Максимальное входное напряжение				B = 500VDC; A,C = 350VDC или номинальной мощности, что меньше.
Сопротивление изоляции				Минимальная мощность 100MΩ при 1000VDC
Диэлектрическая прочность				1,000VAC, 1 минута
Путешествие по приспособлению				280°±10°
Механические
Механическое путешествие				300°±5°
Крутящий момент оси				51 - 306 гф •см (0,707 - 4,242 унции • дюйм)
				51 - 510 гф •см (0,707 - 7,070 унций • дюйм)
Остановить Силу				10.2 kgf •cm (141,4 унции • дюйм) максимум.
Момент установки ореха				15 кг/см (207,94 унций/дюйма) максимум.
Сплавляемость				235°C, 5 секунд
Маркировка				Тип модели, конус, код сопротивления, тип вала, идентификация терминала, код даты
Экологические
Температурный диапазон				- 10°Cдо+85°C
Характеристики температуры				+85°C, 30 минут без нагрузки
				R≤10kΩ️∆T/R≤±6%
				10kΩ<R<1МΩ️∆T/R≤±10%
				R≥1MΩ️∆T/R≤±15%
Продолжительность эксплуатации				±40°C, 1000 часов с номинальной нагрузкой
				∆T/R≤±10%
Влажность и долговечность				+40°C, 90-95% RH,
				500 часов с номинальной нагрузкой
				R<100kΩ️∆T/R≤- Я не знаю.10% ~+15%
				R≥100kΩ️∆T/R≤- Я не знаю.10% ~+20%
Тепловой удар				- 10°C~+85°C,5 циклов без нагрузки
				∆T/R≤±10%
Вибрация				10-55 Гц, амплитуда 1,5 мм, 3 направления, по 2 часа
				∆T/R≤±2,5%
Термостойкость при сварке				350°C, 3,5 секунды ∆T/R≤±2%
Жизнь на ротации				15,000 циклов (500 циклов только для моделей блокировки вала) без нагрузки
				∆T/R≤±7%
Стандартные вращающиеся переключатели
Оценка переключателя				110VAC, 1A или 3A, SPDT или SPST
Сопротивление на контакт				0.05Ω максимум.
Рабочий крутящий момент				1,530 гф •см (21,21 унции • дюйм) максимум.
Время эксплуатации				10,000 циклов с номинальной нагрузкой
R = значение общего сопротивления; ∆T/R = изменение общего сопротивления

Характеристики продукта:

RV30 одноразовый карбоновый пленочный потенциометр характеристики продукта
▶ 30 мм в диаметре, одноразовые промышленные панели управления
▶ Углеродный пленка элемент Линейные или звуковые кони
▶ Одиночные, тандемные и тройные агрегаты, одновальный; двойные агрегаты, двойный вал
▶ SPST или SPDT переключатель с рейтингом 1A или 3A
▶ Модели замка вала Металлический вал и корпус
▶ Только для установки на панели
▶ валы диаметром 6 мм в виде отверстий, плоских или круглых концов
▶ Стандартная длина вала 15 или 20 мм

Размер продукта:

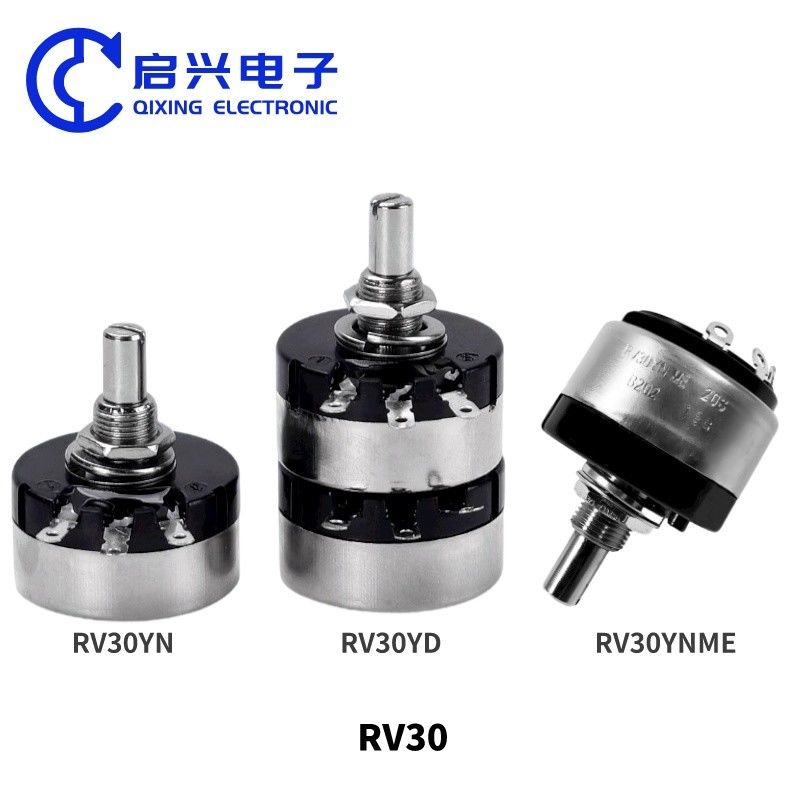

Размеры серии RV30

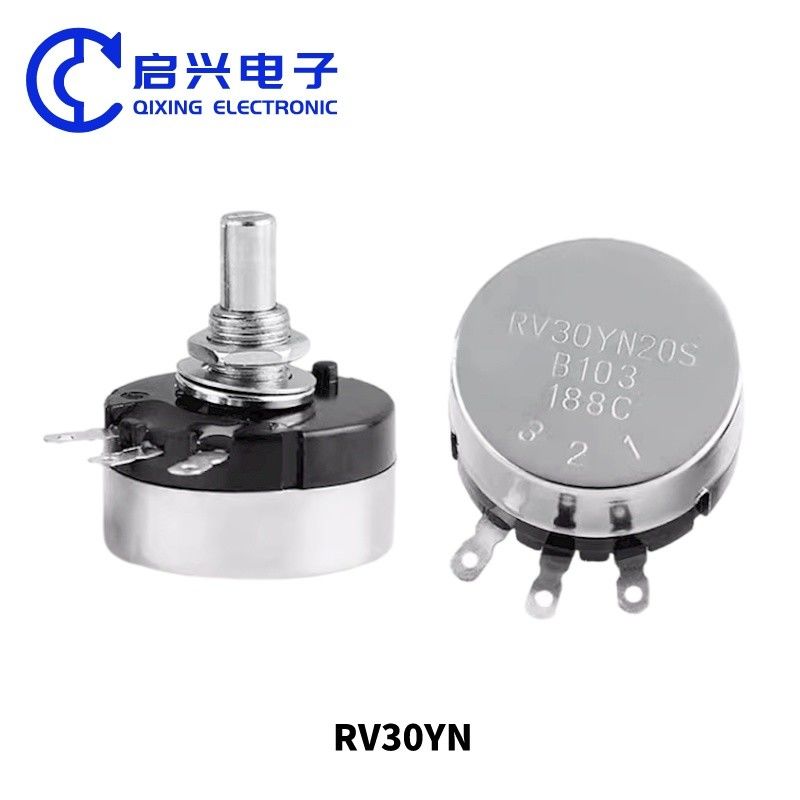

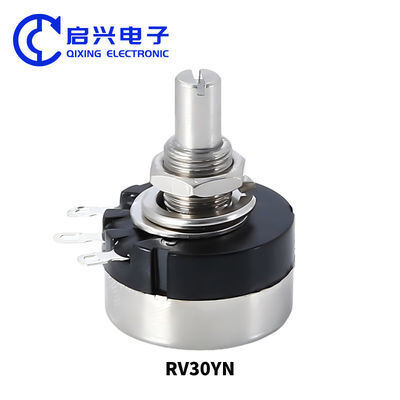

RV30YN

▶ Угловые ушные колонки с одноугольной установкой, одноугольной установкой, одноствольной установкой, прямоугольным устройством

▶ RV30YNHT Модели с высоким крутящим моментом или RV30YS, доступные для специального заказа.

RV30YL

▶ Установка на панели, одноэтапная установка, одноствольный вал с блокировкой вала

▶ Верхнеугольные уши

RV30YNSE и RV30YNSF

▶ Установка на панели, единый блок с переключателем, один вал

▶ Терминалы ушного застежки под правом углом, терминалы застежки заднего выхода для переключателя SPST 1A или 3A

RV30YNME и RV30YNMF

▶ Установка на панели, единый блок с переключателем, один вал

▶ Терминалы ушного застежки под правом углом, терминалы застежки заднего выхода для переключателя SPDT 1A или 3A

RV30YG

▶ Установка панели, тандемный блок, одноствольный вал

▶ На каждом устройстве имеются угловые уши

RV30YGL

▶ Устройство для монтажа панели, одноуровневый тандемный блок, одноуровневый вал с блокировкой вала ▶ Угловые ушные наконечники на каждом устройстве

RV30YGSE, RV30YGSF, RV30YGME и RV30YGMF

▶ Установка панели, тандемный блок с переключателем, одноствольный вал

▶ На каждом устройстве имеются угловые уши

▶ Задние терминалы выхода для 1A или 3A SPST или SPDT переключателя

RV30YT

▶ Установка на панели, тройная установка, одноствол

▶ На каждом устройстве имеются угловые уши

RV30YD

▶ Установка панели, двойной блок, двойной концентрический вал

▶ На каждом устройстве имеются угловые уши

область применения:

RV30YN20S однокольцовый углеродный пленочный потенциометр в основном используется в приборах, прецизионном механическом оборудовании, сварочном оборудовании, аудиооборудовании, автоматическом оборудовании, связи,медицинские учреждения, преобразователи частот, игровые приставки, источники питания UPS и т.д.
