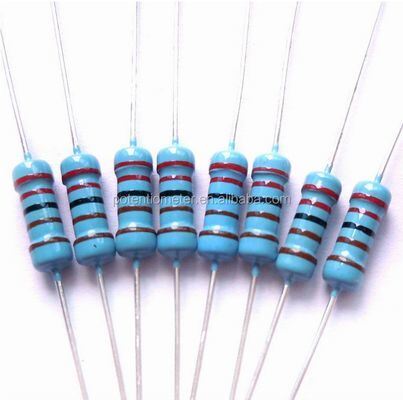

Резистор 1/2 Вт с угольным покрытием, % допуска, для поверхностного монтажа для прецизионных применений

Name: Резистор 1/2 Вт с угольным покрытием, % допуска, для поверхностного монтажа для прецизионных применений
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: Металлический пленочный резистор
Price: 2.25 USD
Availability: InStock

Key Attributes

Название бренда:BONENS

Model Number:Металлический пленочный резистор

Place of Origin:Сычуань, Китай

Minimum Order Quantity:1000

Product Summary

Описание продукта КостиШироко используется в небольших экспериментах, разработке продуктов, производственных требованиях, приборах и т.д. подробности:1Сопротивление изоляции: 1000 МОм и более2.Устойчивость к напряжению: изменение сопротивления должно быть в пределах ± ((2% + 0,05 Ом) и не должно быт...

Детали продукта

Выделить:

Углеродистое поверхностное сопротивление

Цена фабрики сразу

Подгонянные спецификации

Description: Резистор из углеродной пленки 1/2 Вт

Resistance: 11Р-4,7М, 11Р-4,7М

Resistance Tolerance: 5%, 5%

Producing Experience: 13 лет

Technology: Углеродная пленка

Composition: Углеродная пленка

Package Type: Поверхностный монтаж

Operating Temperature: 350PPH

Power (Watts): 1/2 Вт

D/C: 2022 год

Rated Power: 1/2 Вт

Type: Металлический пленочный резистор

Application: прецизионные электронные схемы

Характер продукции

Подробные спецификации и характеристики

Описание продукта

Резистор 1/2 Вт с угольным покрытием, % допуска, для поверхностного монтажа для прецизионных применений

Кости

Широко используется в небольших экспериментах, разработке продуктов, производственных требованиях, приборах и т.д.

подробности:

1Сопротивление изоляции: 1000 МОм и более
2.Устойчивость к напряжению: изменение сопротивления должно быть в пределах ± ((2% + 0,05 Ом) и не должно быть механического повреждения
3Перегрузка с перерывом: изменение сопротивления должно быть в пределах ± 2,00% + 0,05 ом
4.Терминальная прочность: изменение сопротивления должно быть в пределах ± 0,5% + 0,05 Ом) также должно быть при механическом повреждении
5. Сопротивление нагреву против сварки: изменение сопротивления должно быть в пределах ± (1,0% + 0,05 Ом) также должно быть при механическом разрушении
6. Способность сварки: после погружения сварных проводов в сварку более 95% поверхности свинца должны быть покрыты новой сваркой
7. Испытание нагрузки на влажность: изменение сопротивления должно быть в пределах ± (3,0% + 0,05 Ом)
8Испытание долговечности нагрузки: изменение сопротивления должно быть в пределах ± (3% + 0,05 Ом) Кроме того, не должно быть механического разрыва.

Рейтинг:
CF ((Фиксированные резисторы из углеродной пленки)

СТИЛ	Максимум Работа	Максимум Перегрузка	Сопротивление ЦЕННЫЙ диапазон
CF1/6W / CF1/8W	200 В	400 В	0.1Ω~22MΩ
CF1/4W / CF1/4WS	300 В	600 В	0.1Ω~22MΩ
CF1/2W / CF1/2WS	350 В	700 В	0.1Ω~22MΩ
CF1W / CF1WS	500 В	1000 В	0.1Ω~22MΩ
CF2W / CF2WS	500 В	1000 В	0.1Ω~22MΩ
CF3W / CF3WS	600 В	1000 В	0.1Ω~22MΩ
CF5W / CF5WS	600 В	1000 В	0.1Ω~22MΩ

Мощность:

Маркировка:

Цветная ссылка:

Цвет	1-я группа	2ndBand	3-я группа	4-я группа
Черный	0	0	100
Коричневый	1	1	101
Красный	2	2	102	± 2,0%
Оранжевый	3	3	103
Желтый	4	4	104
Зеленый	5	5	105
Синий	6	6	106
Виолетка	7	7	107
Серое	8	8	108
Белый	9	9	109
Золото			10-1.	± 5,0%
Серебро			10-2.	± 10,0%

Строительство и размерность

Строительство:

Размеры:

Таблица:

Ватты	Л	D	H	d ± 0,02 мм	Стягивание ((Кг)
1/6W 1/8W 1/16W	30,3±0.3	10,8±0.3	28±2.0	0.45	2.5кг - 30S
1/4WS
1/4 Вт	6.0±0.5	20,3±0.3	27.0±2.0	0.48	2.5кг - 30S
1/2Вт
1/2 Вт	9.0±0.5	3.2±0.3	26.0±2.0	0.58	2.5кг - 30S
1WS
1 Вт	110,0±1.0	4.5±0.5	35.0±2.0	0.68	3 кг - 30S
2WS
2 Вт	150,0±1.0	5.0±0.5	33.0±2.0	0.78	5 кг - 30S
3WS
3W	170,0±1.0	6.0±0.5	32.0±2.0	0.78	5 кг - 30S
5WS
5 Вт	240,0±1.0	80,0±1.0	28.0±2.0	0.78	5 кг - 30S
