100 Вт 50 Ом резистор с фланцем, допуск 5%, для высокомощных РЧ-применений
100 Вт 50 Ом резистор с фланцем, допуск 5%, для высокомощных РЧ-применений
Key Attributes
Название бренда:BONENS
Model Number:буровая установка
Place of Origin:Сычуань, Китай
Minimum Order Quantity:100
Product Summary
Фланцевый резистор мощностью 100 Вт (1–500 Ом, допуск ±5 %), диапазон частот 0–2 ГГц, КСВ 1,2–1,3 и рабочая температура от -55 ℃ до +165 ℃. Сертифицировано RoHS, TUV, ISO9001. Доступны пользовательские опции терминала.
Детали продукта
Выделить:
100 Вт 50 Ом
,5-процентная толерантность
,Высокая мощность РФ
Resistance Range:
1 Ом-500 Ом
Resistance Tolerance:
± 5%
Frequency Range:
0 ~ 2 ГГц
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300*10-6/℃
Operating Temperature:
-55°C~+165°C
Withstand Voltage:
500 В/1 мм
Size:
20*6*2,7
Insulation Resistance:
≥ 1 ГОм
Rated Power:
1~1200 Вт (70°С)
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, механических повреждений нет.
Terminal Strength:
10Н,5С
Solderability:
240℃,3с
Rated Power:
100 Вт
Resistance:
50 ом, 100 ом
Resistance Range:
от 1 до 500 Ом
Tolerance:
±5%
Frequency:
0-2 ГГц
Характер продукции
Подробные спецификации и характеристики
100 Вт 50 Ом 100 Ом фланцевый резистор
Обзор продукта
Высокомощные ВЧ фланцевые резисторы, разработанные для требовательных промышленных и телекоммуникационных приложений.

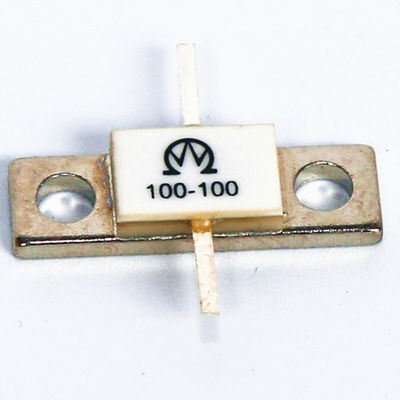

Изображения продукта
Диапазон мощности и конфигурации
Доступны в номиналах мощности от 100 Вт до 1000 Вт с сопротивлением от 10 Ом до 50 Ом. Все ВЧ фланцевые резисторы могут быть сконфигурированы с одним или двумя выводами для различных требований применения.
Технические чертежи
Технические характеристики
Электрические характеристики
| Диапазон номинального сопротивления | 1 ~ 500 Ом |
| Допуск сопротивления | ±5% |
| Диапазон частот | 0 ~ 2 ГГц |
| Коэффициент стоячей волны | 1.2 ~ 1.3 |
| Сопротивление изоляции | ≥ 1 ГОм |
| Испытательное напряжение | 500 В/1 мм (толщина подложки) |
Экологические характеристики
| Номинальная мощность | 1 ~ 1200 Вт (70°C) |
| Диапазон рабочих температур | -55°C ~ +165°C |
| ТКР (Температурный коэффициент сопротивления) | ±300 × 10⁻⁶/°C |
| Термический удар (-55°C/+125°C, 3 раза) | ΔR ≤ ±5%R |
| Влагостойкость (GJB306A-96-Метод 106) | ΔR ≤ ±5%R |
| Вибрация (10-500 Гц, 0.75 мм, 6 ч) | ΔR ≤ ±3%R, без механических повреждений |
| Испытание при низкой температуре (-55°C, 24 ч) | ΔR ≤ ±5%R |
| Испытание на нагрузку (96 часов) | ΔR ≤ ±5% |
| Ударопрочность | ΔR ≤ ±3%R |
Физические характеристики
| Прочность выводов (10 Н, 5 с) | Без ослабления и отрыва |
| Паяемость (240°C, 3 с) | Площадь покрытия оловом 95% |
