500 Вт 50 Ом Фланцевая установка RF-резистор с высоким напряжением
500 Вт 50 Ом Фланцевая установка RF-резистор с высоким напряжением
Key Attributes
Название бренда:BONENS
Model Number:РИГ22-500В-50Р
Place of Origin:Сычуань, Китай
Minimum Order Quantity:100
Product Summary
ВЧ-резистор мощностью 500 Вт для фланцевого монтажа с диапазоном сопротивления 10–500 Ом, допуском ± 5% и отличными частотными характеристиками в диапазоне 0–2 ГГц. Имеет сертификаты RoHS, TUV, ISO9001, компактный дизайн и стабильную работу при температуре от -55 ℃ до +165 ℃ для надежного использования в системах связи.
Детали продукта
Выделить:
500 Вт 50 Ом
,Фланцевое крепление
,Высокомощный конец
Resistance Range:
10 Ом ~ 500 Ом
Resistance Tolerance:
±5%(Дж)
Frequency Range:
0 ~ 2 ГГц
Standing Wave Ratio:
1.2-1.3
Withstand Voltage:
500 В/1 мм
Rated Power:
500 Вт
Temperature Coefficient:
± 150 ppm/°C
Operating Temperature:
-55°C~+165°C
Insulation Resistance:
≥ 1 ГОм
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, механических повреждений нет.
Terminal Strength:
10Н,5С
Solderability:
240℃,3с
Load Life:
ΔR≤±5%
Resistance:
50 Ом
Type:
заделка фланцевого крепления
Application:
РЧ-схемы
Характер продукции
Подробные спецификации и характеристики

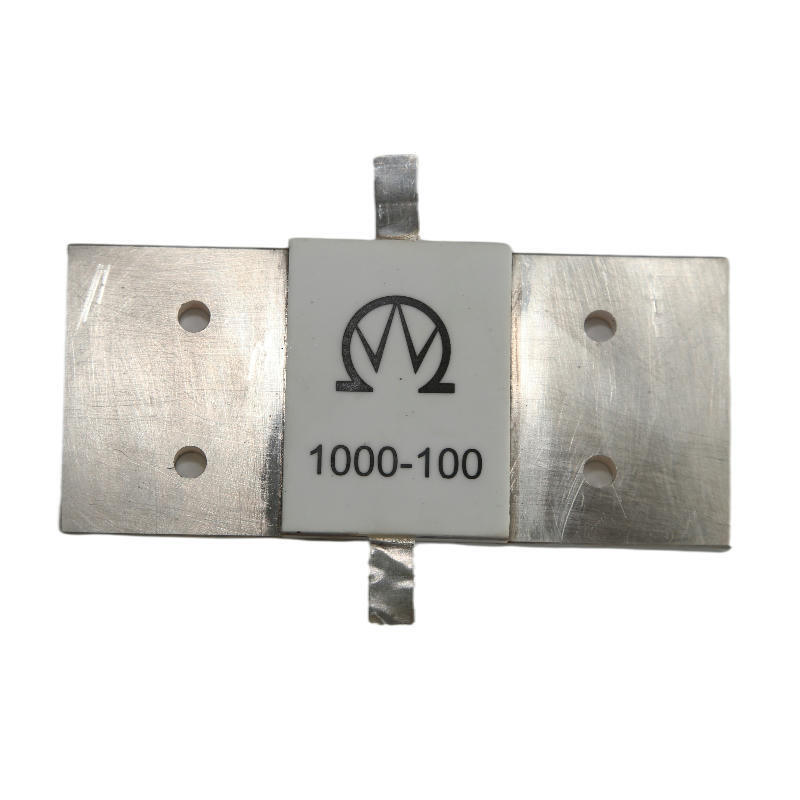

ВЧ-резистор 50 Ом 100 Ом 500 Вт с фланцевым креплением, нагрузочный резистор
Обзор продукта
Листы силовых нагрузок, ВЧ-резисторы, фланцевые резисторы, микрополосковые резисторы, ВЧ-толстопленочные резисторы, СВЧ-резисторы, нагрузочные резисторы, резисторы ослабления, резисторы ответвителей
Ключевые особенности и области применения
- Компактный размер с высокой мощностью
- Отличные высокочастотные характеристики
- Надежная производительность и простота установки
- Идеально подходит для распределителей мощности, изоляционных сопротивлений и нагрузочных резисторов
Технология высокомощного сопротивления RIG
Наши высокомощные резисторы обладают отличными высокочастотными характеристиками благодаря неиндуктивной конструкции с толстой пленкой. Подходящие для процессов пайки оплавлением и волновой пайки, они обеспечивают низкие затраты на сборку и совместимость с оборудованием для автоматического поверхностного монтажа. Обладая высокой механической прочностью и исключительной стабильностью, эти резисторы обеспечивают длительный срок службы для ВЧ-цепей, изоляционных резисторов высокочастотных цепей, терминальных нагрузок базовых станций связи, ответвителей и многого другого.
Область применения
Фланцевые двухвыводные резисторы являются важными пассивными компонентами в электронных схемах, служащими для балансировки цепей путем регулировки значений сопротивления для достижения равновесия тока или напряжения. Это обеспечивает стабильную работу цепей в электронных устройствах и системах связи.
Сборка фланцевого двухвыводного резистора объединяет фланец и двухвыводной резистор путем сварки. Фланец облегчает установку в схему, обеспечивая при этом превосходное рассеивание тепла во время работы.
Преимущества продукта
- Простая установка: Стандартные размеры позволяют легко устанавливать без специальных инструментов
- Отличная стабильность: Высококачественные резистивные материалы обеспечивают стабильные значения сопротивления с минимальным температурным коэффициентом
- Высокая точность: Передовые резистивные материалы обеспечивают превосходную точность и надежность
- Сильная взаимозаменяемость: Совместимость с резисторами различных спецификаций и моделей
Технические характеристики
| Электрические характеристики | |||
|---|---|---|---|
| Диапазон номинального сопротивления | 1 ~500 Ом | ||
| Допуск сопротивления | ±5% | ||
| Диапазон частот | 0~2 ГГц | ||
| Коэффициент стоячей волны | 1.2~1.3 | ||
| Сопротивление изоляции | ≥ 1 ГОм | ||
| Напряжение пробоя | 500 В/1 мм (толщина подложки) | ||
| Характеристики окружающей среды | |||
| Номинальная мощность | 1~1000 Вт (70 °C) | ||
| Диапазон температур | -55 °C~+165 °C | ||
| ТКС | ±300×10⁻⁶/°C | ||
| Термический удар (-55 °C/+125 °C, 3 раза) | ΔR ≤ ±5%R | ||
| Влагостойкость (GJB306A-96-Метод 106) | ΔR ≤ ±5%R | ||
| Вибрация (10-500 Гц, 0.75 мм, 6 ч) | ΔR ≤ ±3%R, без механических повреждений | ||
| Испытание при низкой температуре (-55 °C, 24 ч) | ΔR ≤ ±5%R | ||
| Срок службы под нагрузкой (96 ч) | ΔR ≤ ±5% | ||
| Столкновение | ΔR ≤ ±3%R | ||
| Физические характеристики | |||
| Прочность вывода (10 Н, 5 с) | Без ослабления и отрыва | ||
| Паяемость (240 °C, 3 с) | Площадь покрытия оловом 95% | ||
Упаковка и доставка
Мы предоставляем профессиональные, экологически чистые, удобные и эффективные упаковочные услуги для обеспечения полной безопасности ваших товаров во время транспортировки.
Профиль компании
Sichuan Qixing Electronics Co., Ltd. специализируется на производстве высокомощных резисторов, проволочных потенциометров, подстроечных потенциометров, поворотных угольных потенциометров и прецизионных компонентов. Обладая обширным опытом в производстве как гражданской, так и оборонной продукции, мы строго соблюдаем системы контроля качества ISO9001 и ISO2000.
Наша продукция широко используется в электронных коммуникационных продуктах, измерительных приборах, оборудовании кабельного телевидения, электротехнических изделиях, цветном телевидении, видео- и аудиопродукции и многих других областях. Мы сохраняем лидерство в отрасли благодаря постоянному развитию продукции и первыми внедрили ведущие в мире печи высокотемпературной полимеризации из США для производства керамических резистивных элементов.
В QIXING работает 500 сотрудников, в том числе 56 профессионалов (35 из которых имеют более 10 лет опыта работы в области потенциометров/высокомощных резисторов). Мы предлагаем услуги по проектированию и разработке продукции, решения OEM, комплексную послепродажную поддержку и техническую помощь для новых идей продукции.
Часто задаваемые вопросы
- Кто мы? Основанная в Сычуани, Китай, в 2005 году, мы обслуживаем внутренний рынок (70%), Западную Европу (8%), Северную Америку (5%) и другие регионы мира, имея 51-100 сотрудников.
- Как мы гарантируем качество? Предпроизводственные образцы и окончательная проверка перед отгрузкой обеспечивают стабильное качество.
- Что вы можете купить у нас? Потенциометры, резисторы, ЭМИ-фильтры, ручки, переключатели
- Почему стоит выбрать нас среди других поставщиков? Основанная в 2005 году, мы являемся профессиональным производителем, гарантирующим высокое качество, отличный сервис и конкурентоспособные цены.
- Какие услуги мы предоставляем? Принятые условия доставки: FOB, CFR, CIF, EXW, FCA; Принятые валюты платежа: USD, EUR, CNY; Принятые типы платежей: T/T, L/C, , Western Union, Cash; Языки: английский, китайский
