Высокомощный RF фланцевый резистор 1200 Вт Керамический состав Широкая рабочая температура

Key Attributes

Название бренда:BONENS

Model Number:РИГ

Place of Origin:Сычуань, Китай

Minimum Order Quantity:100

Product Summary

Описание продукта 100 Вт 150 Вт 200 Вт 250 Вт 400 Вт 800 Вт 1000 Вт 500 Вт высокомощный терминальный ВЧ резистор 10 Ом 50 Ом изображение 100 Вт 150 Вт 200 Вт 250 Вт 400 Вт 800 Вт 1000 Вт 500 Вт высокомощный терминальный ВЧ резистор 10 Ом 50 Ом чертеж Все ВЧ фланцевые резисторы могут быть с одним или ...

Детали продукта

Выделить:

1200 Вт высокой мощности

Состав керамики

Широкий диапазон температур

Specification: 800 Вт~1200 Вт

Packaging Type: В штучной упаковке

Package / Case: Пластиковый пакет

Description: Клеммы 10 Ом 50 Ом ВЧ резистор

Resistance: 1 ~500 Ом, 1 ~500 Ом

Resistance Tolerance: ± 5%

Item Name: RIG Резисторы высокой мощности РЧ резистор 1000 Вт 50 Ом 100 Ом

Technology: Состав керамики

Package Type: Тип пакета

Temperature Coefficient: ±300*10-6/°С

Operating Temperature: -55°C~+165°C

Power (Watts): 1 Вт-1200 Вт

Rated Power: 1~1200 Вт

Rated Power: 800W-1200W

Resistance: 10 Ом, 50 Ом

Material: Состав керамики

Type: Фланцевый резистор RF

Характер продукции

Подробные спецификации и характеристики

Высокомощный RF фланцевый резистор 1200 Вт Керамический состав Широкая рабочая температура

Описание продукта

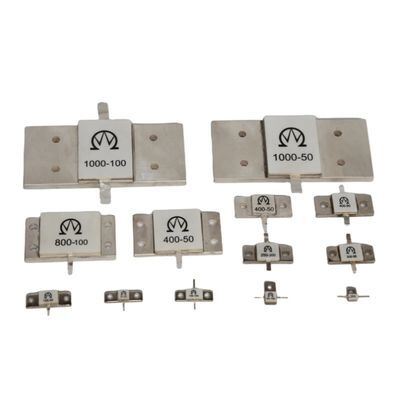

100 Вт 150 Вт 200 Вт 250 Вт 400 Вт 800 Вт 1000 Вт 500 Вт высокомощный терминальный ВЧ резистор 10 Ом 50 Ом изображение

100 Вт 150 Вт 200 Вт 250 Вт 400 Вт 800 Вт 1000 Вт 500 Вт высокомощный терминальный ВЧ резистор 10 Ом 50 Ом чертеж

Все ВЧ фланцевые резисторы могут быть с одним или двумя выводами

Чертеж резистора с одним выводом 100 Вт

Чертеж ВЧ резистора с двумя выводами 150 Вт

Чертеж ВЧ резистора с двумя выводами 250 Вт 10 Ом 50 Ом

400 Вт Чертеж ВЧ резистора с двумя выводами 10 Ом 50 Ом

Чертеж ВЧ резистора с одним выводом 500 Вт 10 Ом 50 Ом

Чертеж ВЧ резистора с одним выводом 600 Вт 10 Ом 50 Ом

Чертеж ВЧ резистора с двумя выводами 800 Вт 10 Ом 50 Ом

Чертеж ВЧ резистора с одним выводом 1000 Вт 10 Ом 50 Ом

Спецификация

100 Вт 150 Вт 200 Вт 250 Вт 400 Вт 800 Вт 1000 Вт 500 Вт высокомощный терминальный ВЧ резистор 10 Ом 50 Ом параметры

Электрические характеристики
Диапазон номинального сопротивления	1 ~500Ω
Диапазон номинального сопротивления	±5%
Диапазон частот	0~2ГГц
Коэффициент стоячей волны	1.2~1.3
Сопротивление изоляции	≥ 1GΩ
Испытательное напряжение	500 В/1 мм (толщина подложки)
Характеристики окружающей среды
Номинальная мощность	1~1200 Вт (70°C)
Диапазон температур	-55°C~+165°C
ТКР	±300×10-6/°C
Термический шок (-55°C/+125°C, 3 раза)	ΔR≤±5%R
Влагостойкость (GJB306A-96-Метод106)	ΔR≤±5%R
Вибрация (10-500 Гц, 0.75 мм, 6 ч)	ΔR≤±3%R, без механических повреждений
Испытание при низкой температуре (-55°C, 24 ч)	ΔR≤±5%R
Срок службы под нагрузкой (96 ч)	ΔR≤±5%
Удар	ΔR≤±3%R
Физические характеристики
Прочность вывода (10 Н, 5 с)	Без ослабления и отрыва
Паяемость (240°C, 3 с)	Площадь покрытия оловом 95%
