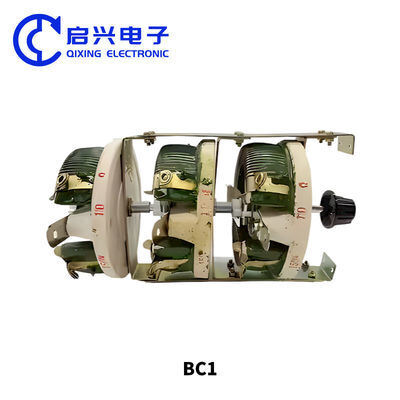

100R Керамический переменный резистор 25 Вт от 1 до 10 кОм ±10% допуска

Key Attributes

Название бренда:BONENS

Model Number:BC1

Place of Origin:Сычуань, Китай

Minimum Order Quantity:100

Product Summary

Высокомощный керамический переменный резистор 100 Ом 25 Вт реостат Проводной резистор BC-1 обладает высокой разрешающей способностью и широким диапазоном сопротивления. Он отличается отличной термостойкостью, влагостойкостью и износостойкостью. Подходит для регулировки напряжения и тока в силовом об...

Детали продукта

Выделить:

100R Номинальная мощность 25 Вт

Высокое разрешение

Диапазон от 1 до 10 кОм

Resistance: 1-10KΩ

Resistance Tolerance: ± 10%

Composition: Керамика

Operating Temperature: -55°C~+165°C

Number Of Resistors: 1

Size: 106*48*120 мм

Extreme Voltage: 1000 В.

Insulation Voltage: 2500V

Temperature Rise: ≤300K (25-100 Вт), ≤350K (≥150 Вт)

Sliding Itinerary: 280 ± 5 ° (25-50 Вт), 300 ± 5 ° (≥100 Вт)

Linear Deviation: ≤ ± 10%

Rotation Cycles: 5000 недель

Insulation Resistance: ≥100 мОм (500 В постоянного тока)

Maximum Heating: 350℃

Head Itinerary: 300°±10°

Nominal Resistance Range: от 1 до 10 кОм

Rated Power: 25 Вт

Resistance: 100р

Type: Керамический реостат с проволочной обмоткой

Характер продукции

Подробные спецификации и характеристики

Высокомощный керамический переменный резистор 100 Ом 25 Вт реостат

Проводной резистор BC-1 обладает высокой разрешающей способностью и широким диапазоном сопротивления. Он отличается отличной термостойкостью, влагостойкостью и износостойкостью. Подходит для регулировки напряжения и тока в силовом оборудовании и цепях с напряжением не более 380 В переменного тока или 220 В постоянного тока.

Технические характеристики

Максимальное рабочее напряжение: 1000 В (испытательное напряжение 2500 В)
Повышение температуры: модели 25-100 Вт ≤300K; модели ≥150 Вт ≤350K
Ход скольжения: модели 25-50 Вт: 280±5°; модели ≥100 Вт: 300±5°
Линейное отклонение: не более ±10% по всему ходу
Вращение управляющего вала: 5000 циклов в пределах хода не менее 90%
Испытание при высокой температуре: 40°C в течение 6 недель (6 дней), сопротивление изоляции менее 1,5 МОм

Серия BC1 — это дисковые проволочные резисторы на керамической основе с роторным контактом, предназначенные для регулировки напряжения и тока в промышленном электрооборудовании напряжением до 500 В. В резисторе используется круглая керамическая основа с константановой или нихромовой проволокой в качестве материала сопротивления, покрытой высокотемпературной эмалью, за исключением поверхности скользящего контакта. Оснащен защитным металлическим корпусом с рукояткой.

Эксплуатационные характеристики

Электрические характеристики		Экологические характеристики
Стандартный диапазон сопротивления	1 Ом~5 кОм	Диапазон температур	-55℃~350℃
Допуск сопротивления	±10%	Вибрация	10~200 Гц, 40 м/с², 3 ч ΔR≤±3%R
Сопротивление вывода	≤0,2% или 1 Ом	Термоциклирование	-55°C/30мин, 85°C/30мин ΔR500 МОм
Сопротивление изоляции	≥100 МОм (500 В пост. тока)	Влажность	40±2°C, относительная влажность: 95%-98% 48 ч ΔR≤±3%R, R≥100 МОм
Максимальная температура нагрева	350℃	Нагрузочная выносливость	R≤1 кОм: 5000 циклов; R>1 кОм: 1000 циклов ΔR≤±5%R
Механический ход	300°±10°	Ударопрочность	60-100 раз/мин, 150 м/с², 4000 раз

Применение

Подходит для телекоммуникаций, железнодорожного транспорта, электрооборудования, медицинских приборов, промышленного оборудования и низкочастотного переменного/постоянного электрооборудования, требующего регулировки напряжения/тока или регулируемого сопротивления нагрузки.

Размеры изделия
