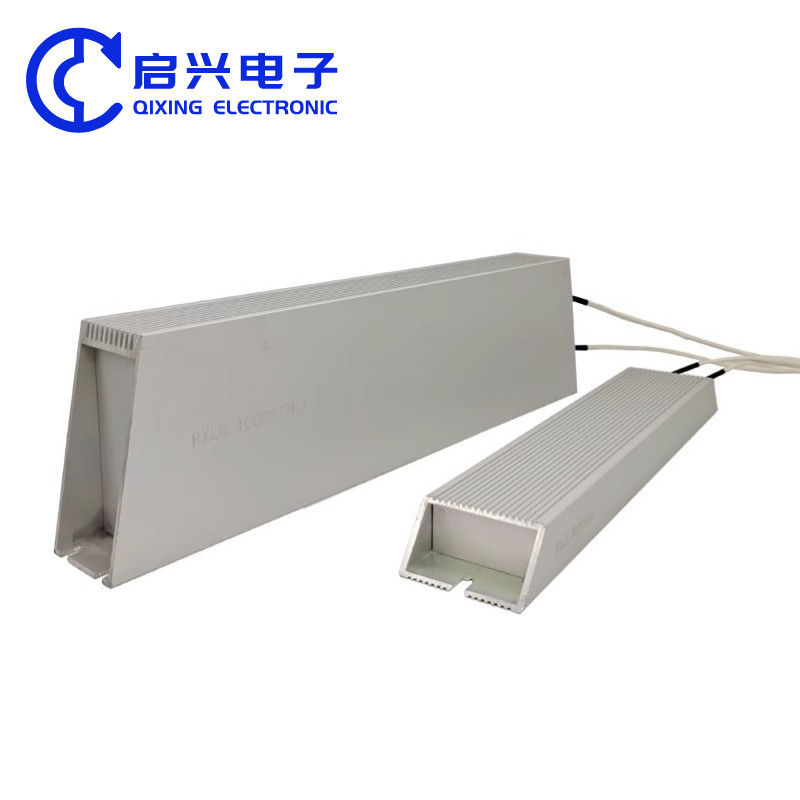

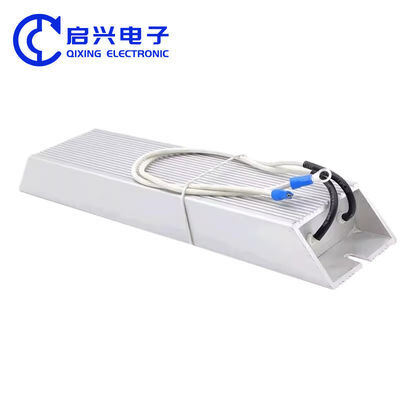

RXLG Слайд Динамический тормозный резистор 200w 500w 600w
RXLG Слайд Динамический тормозный резистор 200w 500w 600w
Key Attributes
Название бренда:BONENS
Model Number:РХЛГ
Place of Origin:Сичуань, Китай
Standard Packaging:Картонная упаковка
Product Summary
НАЗВАНИЕ ПРОДУКТА Тормозной резистор 150 Вт в алюминиевом корпусе, резистор для частотного преобразователя ВВЕДЕНИЕ ПРОДУКТА Трапециевидный резистор в алюминиевом корпусе RXLG, также известный как тормозной резистор, регенеративный резистор, нагрузочный резистор, разрядный резистор, тормозной резист...
Детали продукта
Выделить:
Регулируемый тип слайда
,200 Вт 500 Вт 600 Вт
,Использование динамического торможения
Rated Power Range:
60w~2000w
Operating Voltage Range:
< 1,5 кВ
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
3000 В
Highest Precision:
1%
IP Rating:
IP00/IP33
Vibration:
1.5 г
Temperature Drift Range:
≤ 400 ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
Нить / проволока / вставка
Type:
Слайд-динамическое торможение
Power:
200 Вт, 500 Вт, 600 Вт
Application:
Инвертор, сервоторможение
Характер продукции
Подробные спецификации и характеристики
НАЗВАНИЕ ПРОДУКТА
Тормозной резистор 150 Вт в алюминиевом корпусе, резистор для частотного преобразователя
ВВЕДЕНИЕ ПРОДУКТА
Трапециевидный резистор в алюминиевом корпусе RXLG, также известный как тормозной резистор, регенеративный резистор, нагрузочный резистор, разрядный резистор, тормозной резистор, высокомощный резистор, разрядный резистор и т. д.
Тормозной резистор в алюминиевом корпусе RXLG использует алюминиевый сплав с высоким коэффициентом теплоотвода и термостойкий материал в качестве резистивной матрицы, высокоизоляционную и негорючую заливочную массу, а резистивная подложка плотно соединена с резистивной проволокой и металлической оболочкой, что обеспечивает высокую стабильность и теплопроводность. Он обладает быстрым теплоотводом, вибростойкостью, большой мощностью и высокой устойчивостью к перегрузкам, компактными размерами, простотой установки, красивым внешним видом, подходит для суровых условий промышленного управления и является идеальным вспомогательным продуктом для силовой электроники. Широко используется в тормозах инверторов, лифтах, прокатных станах, кранах, волочильных машинах и испытаниях на старение под нагрузкой.
ОПИСАНИЕ МАТЕРИАЛА ПРОДУКТА
RX20 фарфоровая трубка, высокомощный нагрузочный, разрядный, тормозной, регулируемый скользящий резистор
| Внешняя оболочка | Хороший теплоотвод, подходит для установки на радиатор, высокая изоляция, полная сварная конструкция, установленная на подложке, должна иметь эффект теплопоглощения, с конструкцией экологически чистого формования, низкореактивные компоненты без индуктивной намотки |
| Проводящий провод | Константановая проволока или нихромовая проволока, в зависимости от значения сопротивления |
| Материалы сердечника | Керамика или тальковая керамика в зависимости от физического размера |
| Радиаторы | Тонкая обработка, равномерная намотка, использование неорганических покрытий и долговечная изоляция. Преодолевает биографию |
ХАРАКТЕРИСТИКИ ПРОДУКТА
Характеристики трапециевидного резистора в алюминиевом корпусе RXLG:
1. Компактные размеры, высокая мощность, высокая перегрузочная способность, хороший теплоотвод, атмосферостойкость, вибростойкость·
2. Легко плотно устанавливается, легко крепится радиатор. Подходит для использования в требовательных и суровых условиях
3. Трапециевидный резистор серии RXLG в алюминиевом корпусе изготовлен из алюминиевого сплава с высоким коэффициентом теплоотвода
4. Высокотемпературный силиконовый каучук и кремнеземный дым полностью герметичный заливочный материал, нетоксичный и без запаха. Экологичность, зелёность и безопасность
5. Каркас намоточной резистивной проволоки - керамический. Электролитическая проволока изготовлена из константана и никель-хрома. Обеспечивает термостойкость, высокую термостойкость, стабильную производительность и долгий срок службы
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Алюминиевый корпус обладает хорошими характеристиками теплоотвода, атмосферостойкостью, вибростойкостью, легко плотно устанавливается, легко крепится радиаторами и подходит для использования в требовательных и суровых условиях.
РАЗМЕР ПРОДУКТА
| Мощность Мощность |
Размер/Dimension(мм) | |||||||||
|
1. Трапециевидный резистор в алюминиевом корпусе RXLG используется в качестве тормозного резистора для защиты инвертора и сервопривода от вредного воздействия регенеративной мощности двигателя ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | Подключение 2 (мм) |
Клемма | Диапазон сопротивления Сопротивление |
Изображение 60 Вт |
|
| 115 | 96 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureB | 800 Вт | |
| 140 | 121 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 165 | 135 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 190 | 171 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 215 | 185 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 165 | 135 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 215 | 185 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 265 | 235 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 335 | 305 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800 Вт | |
| 400 | 382 | 61 | 59 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | КРИВАЯ ПОВЫШЕНИЯ ПОВЕРХНОСТНОЙ ТЕМПЕРАТУРЫ |
| 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | КРИВАЯ ПОВЫШЕНИЯ ПОВЕРХНОСТНОЙ ТЕМПЕРАТУРЫ |
| 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | КРИВАЯ ПОВЫШЕНИЯ ПОВЕРХНОСТНОЙ ТЕМПЕРАТУРЫ |
| 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | КРИВАЯ ПОВЫШЕНИЯ ПОВЕРХНОСТНОЙ ТЕМПЕРАТУРЫ |
| 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | КРИВАЯ ПОВЫШЕНИЯ ПОВЕРХНОСТНОЙ ТЕМПЕРАТУРЫ |
КРИВАЯ СНИЖЕНИЯ МОЩНОСТИ
ОБЛАСТЬ ПРИМЕНЕНИЯ
1. Трапециевидный резистор в алюминиевом корпусе RXLG используется в качестве тормозного резистора для защиты инвертора и сервопривода от вредного воздействия регенеративной мощности двигателя
2. Трапециевидный резистор в алюминиевом корпусе RXLG используется в качестве ложной нагрузки в силовых электронных устройствах, таких как генераторы и инверторные системы, для тестирования показателей производительности оборудования
3. Трапециевидные резисторы в алюминиевом корпусе RXLG используются в качестве резисторов выборки, токоограничивающих резисторов, пусковых резисторов, разрядных резисторов, зарядных резисторов, регенеративных резисторов и резисторов восстановления в силовых электронных устройствах
4. Трапециевидный резистор в алюминиевом корпусе RXLG используется в качестве токоограничивающего элемента или делителя напряжения в цепи инвертора, сервопривода, источника питания и другого оборудования для регулирования и стабилизации тока и напряжения
УПАКОВКА ПРОДУКЦИИ
Алюминиевые тормозные резисторы RXLG индивидуально упаковываются в картонные коробки
Код идентификации готового продукта
RXLG
200
50R
| J | L | Категория продукта | Номинальная мощность | Сопротивление |
| Точность | Подключение | Серия RXLG (трапециевидный алюминиевый корпус) | 50=50 Вт | 100=100 Вт |
| R1=0.1Ω | 100R=100Ω F=±1% |
G=±2% H=±3% |
J=±5% K=±10% T = резьба L = вывод P = вставка |
*Примечание: RXLG 200 Вт 50Ω ±5%, модель: RXLG-200-50RJ-L; низкая индуктивность, добавьте букву N в модель, например: N RXLG-200-50RJ Рекомендуемые резисторы для использования Рекомендуется оставлять запас мощности в 1,5 раза больше расчетной мощности резистора в цепи. Например, напряжение в цепи 100 В, ток 0,01 А, расчетная мощность: P = 100 * 0,01 = 1 Вт. В этом случае нельзя использовать резистор мощностью 1 Вт, рассчитываем 1 * 1,5 = 1,5 Вт. Резистора мощностью 1,5 Вт нет, поэтому требуется резистор мощностью 2 Вт. |
