C3305 Регулируемый триммер-потенциометр с однокольцевым стеклянным глазурем
C3305 Регулируемый триммер-потенциометр с однокольцевым стеклянным глазурем
Key Attributes
Название бренда:BONENS
Model Number:C3305
Place of Origin:Сичуань, Китай
Standard Packaging:Картонная упаковка
Product Summary
C3305 Однокольцевое стеклянное глазурное пластырь с предварительной регулировкой потенциометра Наименование продукта: C3305 Однокольцевое стеклянное глазурное пластырь предварительно регулируемый потенциометр пластырь регулируемый сопротивление тонко регулируемый потенциометр оригинальные интегральн...
Детали продукта
Выделить:
Стеклянная глазурь с одним кольцом
,Установка пластырей на ПКБ
,Диапазон от 100R до 1M
Range Of Nominal Resistance:
100Ω~1MΩ
Resistance Tolerance:
±25%
Terminal Resistance:
≤ ± 1% R или 10Ω
Contact Resistance Variation (CRV):
≤ ± 2% R
Insulation Resistance:
≥ 500MΩ (100В переменного тока)
Max Working Voltage:
50 В
Effective Electrical Travel:
≥210°
Rated Power:
0.1 Вт (максимум 300 В)
Temperature Range:
-55°C ~ 125°C
TCR:
±250x10-6/°C
Collision (390m/s2, 4000 Times):
R≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
R≤±1%R, Uab/Uac≤±2%R, Электрический перерыв≤100S
Temperature Variation (-55°C/30min, 125°C/30min, 5 Cycles):
R≤±2%R, Uab/Uac≤±2%R
Climate Category (iec68-2-2):
R≤± (10%R 0.1), Сопротивление изоляции ≥100M
Electrical Endurance (0.5w, 1000h):
R≤± (5%R 0,1)
Mechanical Endurance (200 Cycles):
R≤± (20%R 0,5)
Steady Damp Heat (iec68-2-3, Ca, 96h):
R≤± (10%R 0.1), Сопротивление изоляции ≥100M
Total Mechanical Travel:
360
Starting Torque:
2-20 мН.м.
Soldering Conditions:
240°C-260°C ((5 секунд)
Standard Pacdage:
2000 штук на катушку
Resistance Range:
от 100 Ом до 1М
Technology:
Стеклянная глазурь
Mounting:
Патч для поверхностного монтажа
Application:
Регулировка цепи печатной платы
Характер продукции
Подробные спецификации и характеристики
C3305 Однокольцевое стеклянное глазурное пластырь с предварительной регулировкой потенциометра
Наименование продукта:
C3305 Однокольцевое стеклянное глазурное пластырь предварительно регулируемый потенциометр пластырь регулируемый сопротивление тонко регулируемый потенциометр оригинальные интегральные схемы электронные компоненты
описание продукта:
Чип-потенциометр 3x3 состоит из корпуса резистора и вращающейся системы. Чип-потенциометр представляет собой регулируемый компонент, закрепленный на печатной плате с помощью сварки.Когда напряжение применяется между двумя фиксированными контактами платы ПКБ со стороны корпуса резистора потенциометра, положение точки соприкосновения на корпусе резистора изменяется путем вращения системы.ошибка регулировки сопротивления, диапазон сопротивления, характеристики изменения сопротивления и номинальная мощность.и другие продукты, требующие меньших объемов компонентовОни могут быть использованы для управления громкостью в аудио- и радиосистемах.
Одноколесный металлический стеклянный кристаллический потенциометр C3305 с чипом сопротивления: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
Размер продукта:
Опаковка продукта
Кривая снижения мощности
Параметры спецификации:
|
рикальные характеристики
|
Диапазон номинального сопротивления
|
100Ω~1MΩ
|
||||
|
Толерантность сопротивления
|
±25%
|
|||||
|
Терминальное сопротивление
|
≤ ± 1% R или 10Ω
|
|||||
|
Изменение контактного сопротивления (CRV)
|
≤ ± 2% R
|
|||||
|
Сопротивление изоляции
|
≥ 500MΩ (100В переменного тока)
|
|||||
|
Максимальное рабочее напряжение
|
50 В
|
|||||
|
Эффективное электрическое передвижение
|
≥210°
|
|||||
|
|
||||||
|
Характеристики среды
|
Номинальная мощность
|
0.1 Вт (максимум 300 В)
|
||||
|
Температурный диапазон
|
-55°C~+125°C
|
|||||
|
TCR
|
±250×10-6/°C
|
|||||
|
Столкновение (390 м/с2, 4000 раз)
|
ΔR≤±1%R
|
|||||
|
Вибрация (10-500 Гц, 0,75 мм, 6 ч)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Электрический разрыв≤100μS
|
|||||
|
Изменение температуры (-55°C/30 мин, +125°C/30 мин, 5 циклов)
|
ΔR≤±2%R, ΔUab/Uac≤±2%R
|
|||||
|
Категория климата (IEC68-2-2)
|
ΔR≤± (10%R+0,1Ω), сопротивление изоляции ≥100MΩ
|
|||||
|
Электрическая выносливость (0,25 Вт, 1000 ч)
|
ΔR≤± (5%R+0,1Ω)
|
|||||
|
Механическая выносливость (200 циклов)
|
ΔR≤± (20%R+0,5Ω)
|
|||||
|
Устойчивое влажное тепло (IEC68-2-3, Ca, 96h)
|
ΔR≤± (10%R+0,1Ω), сопротивление изоляции≥100MΩ
|
|||||
|
|
||||||
|
|
Общее механическое движение
|
360°
|
||||
|
Начальный момент
|
2-20 мН.м.
|
|||||
|
Условия сварки
|
240°C-260°C ((5 секунд
|
|||||
|
Стандартная упаковка
|
2000 шт. на катушку
|
|||||
область применения:
Предоставляемый потенциометр CC305 с одной катушкой с металлической стеклянной глазурой имеет широкий спектр применений в различных электронных устройствах и схемах, включая коммуникационное оборудование, аудиооборудование,регулирование мощности, приборостроение и схемы управления Автомобильная электроника, осветительное оборудование и т.д.
Каталог продукции:
Существуют два типа потенциометров для предварительной регулировки стеклоочистки: многоразовые микрорегулируемые потенциометры и одноразовые микрорегулируемые потенциометры.Серия 3006Есть 3323 серии, 3329 серии, 3362 серии, 3386 сериии 3360 серии для одноразовых микрорегулируемых потенциометров
Производственный дисплей:
Мы являемся фабрикой с многолетним производственным опытом, занимающейся предоставлением клиентам высококачественных продуктов и услуг.У нас есть передовое производственное оборудование и профессиональная команда исследований и разработок, который может обеспечить достаточную мощность и принять заказы OEM и ODM.
Качество нашего продукта было широко признано клиентами, и наше послепродажное обслуживание также было высоко оценено.мы оказывали услуги и сотрудничество многим известным клиентамМы приветствуем друзей со всего мира, чтобы обсудить сотрудничество, и мы предоставим лучший сервис и продукцию, чтобы вернуть доверие и поддержку клиентов.
Мы всегда придерживаемся деловой философии "качество первое, клиент первое", постоянно улучшаем наше собственное качество и уровень обслуживания и предоставляем лучшие продукты и услуги клиентам.Мы надеемся на ваше сотрудничество и совместное создание лучшего будущего.!
Часто задаваемые вопросы
1. кто мы?
Мы базируемся в Сычуане, Китай, начиная с 2005, продавать на внутреннем рынке ((70.00%), Западная Европа ((8.00%), Северная Америка ((5.00%), Южная
Азия ((3.00%), Восточная Азия ((3.00%), Южная Америка ((2.00%), Южная Европа ((2.00%), Восточная Европа ((2.00%), Ближний Восток ((2.00%), Юго-Восток
В нашем офисе работают около 51-100 человек.
2. как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда окончательный осмотр перед отправкой;
3Что вы можете купить у нас?
Потенциометр, Резистор, EMI фильтр, Кнопка, переключатель
4Почему вы покупаете у нас, а не у других поставщиков?
Наша компания была основана в 2005 году, которая в основном разрабатывает и производит различные типы потенциометров, фильтры шума
и керамический силовой резистор и является профессиональным производителем, обеспечивающим высокое качество, лучшие услуги и лучшую цену.
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, FCA;
Принятая валюта платежа:USD,EUR,CNY;
Принятый вид оплаты: T/T, L/C, , Western Union, наличные;
Язык: английский, китайский
Родственные продукты
3266W Металлическое стекло с остекленным высокоточным многоразовым триммером 1к 2к 5к 10к
product name 3266 Series Precision Multiturn Metal Glass Glaze Adjustable Potentiometer product description Common specifications and models of 3266 series trimmer potentiometers are 3266W, 3266X, 3266P, 3266Y, 3266Z and other models. Their underlying parameters are consistent. But their specificati...

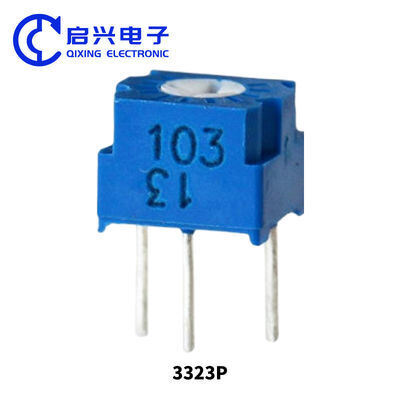

3323P Одноразовый поворот Металлическая стеклянная глазурь Тример Потенциометр 5k Точный регулируемый резистор
