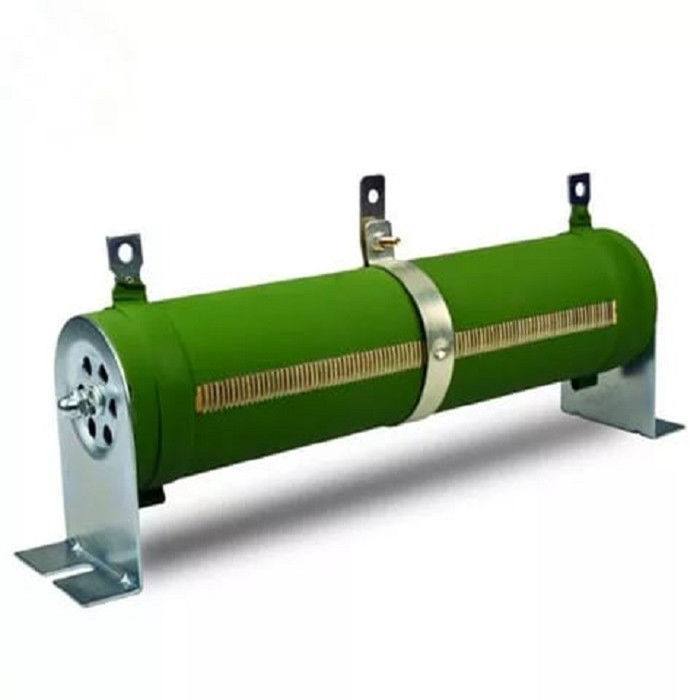

Регулируемые проволочные резисторы Rx20, керамические резисторы высокой мощности 100 Вт
Особенности продукта:
Проволочный резистор RX20, изоляционное покрытие, устойчивое к высоким температурам, с высокой мощностью, высокой перегрузочной способностью, высоким напряжением (относится к напряжению между электродом и монтажным кронштейном).
RX20 - это проволочные резисторы с покрытием, изолирующие и выдерживающие высокие температуры, с высокой мощностью, высокой перегрузочной способностью и высоким напряжением (относится к давлению между электродом и монтажным кронштейном).
Технические характеристики:
| Диапазон мощности |
10 Вт - 10000 Вт. |
| Диапазон напряжения - |
0,5 кВ - 10 кВ. |
| Диапазон сопротивления |
1 Ом - 1 кОм. |
| Давление - |
AC2500V / 1мин50Гц. |
| Степень защиты IP |
IP00. |
| Номинальная температура - |
375 °C, кратковременно / повторно 40% ПВ. |
| Постоянная времени теплового равновесия |
τ = 200 с. |
| Преимущества |
Высокое напряжение. |
| Упаковка - |
картонная упаковка. |
| Недостатки |
низкая ударопрочность |
Применение:
имитационные нагрузки, разрядное оборудование, промышленная/автоматизированная промышленность
Размеры продукта:
Таблица размеров продукта:
| спецификация |
мощность
(Вт)
|
Д1±2 |
Д2±2 |
Д3±3 |
Ш±2 |
В±2 |
В1±2 |
Ш1±0,5 |
Ш2±0,5 |
Т±0,2 |
Ød±0,2 |
Диапазон сопротивления
(Ом)
|
вес
(г)
|
| RX20 |
10 Вт |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0,5 |
3 |
0,1~1К |
50 |
| |
20 Вт |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0,5 |
3 |
0,1~1К |
50 |
| |
30 Вт |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0,5 |
3 |
0,1~1К |
50 |
| |
40 Вт |
85 |
105 |
125 |
20 |
20 |
42 |
5 |
8 |
0,5 |
3 |
0,1~1К |
90 |
| |
50 Вт |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0,6 |
3,8 |
0,1~2К |
100 |
| |
60 Вт |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0,6 |
3,8 |
0,1~2К |
100 |
| |
75 Вт |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0,6 |
3,8 |
0,1~2К |
180 |
| |
80 Вт |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0,6 |
3,8 |
0,1~2К |
180 |
| |
100 Вт |
170 |
200 |
225 |
28 |
28 |
68 |
5 |
8 |
0,6 |
3,8 |
0,1~2К |
230 |
| |
150 Вт |
215 |
245 |
270 |
28 |
28 |
68 |
5 |
8 |
0,6 |
3,8 |
0,1~2К |
300 |
| |
200 Вт |
267 |
295 |
322 |
28 |
28 |
68 |
5 |
8 |
0,6 |
3,8 |
0,1~2К |
390 |
| |
300 Вт |
267 |
290 |
317 |
40 |
40 |
86 |
7 |
10 |
1,5 |
6,3 |
0,1~2К |
550 |
| |
400 Вт |
330 |
353 |
380 |
40 |
40 |
86 |
7 |
10 |
1,5 |
6,3 |
0,1~2К |
690 |
| |
500 Вт |
330 |
348 |
364 |
50 |
50 |
102 |
7,5 |
9 |
1,5 |
6,3 |
0,1~5К |
850 |
| |
800 Вт |
430 |
448 |
464 |
50 |
50 |
102 |
7,5 |
9 |
1,5 |
6,3 |
0,1~5К |
1900 |
| |
1000 Вт |
430 |
455 |
480 |
60 |
60 |
118 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
2250 |
| |
1500 Вт |
430 |
460 |
492 |
70 |
70 |
132 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
2650 |
| |
2000 Вт |
430 |
460 |
492 |
80 |
80 |
132 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
3000 |
| |
2500 Вт |
500 |
530 |
562 |
70 |
70 |
132 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
3500 |
| |
3000 Вт |
430 |
460 |
490 |
100 |
100 |
158 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
4000 |
| |
3500 Вт |
430 |
460 |
490 |
100 |
100 |
158 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
4000 |
| |
4000 Вт |
500 |
530 |
560 |
100 |
100 |
158 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
4650 |
| |
5000 Вт |
600 |
630 |
660 |
100 |
100 |
158 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
5600 |
| |
6000 Вт |
600 |
630 |
660 |
100 |
100 |
158 |
8,5 |
14 |
2,0 |
6,3 |
0,1~5К |
5600 |
*Примечание: Размер указан только для справки, конкретный размер и выбор необходимо уточнять. Допустимое отклонение значения сопротивления (%): ±5% ±10%, выдерживаемое напряжение (В): 3000.
Код идентификации готового изделия:
| RX20 |
50 |
10R |
J |
| Категория продукта |
Номинальная мощность |
Значение сопротивления |
точность |
| Серия RX20 |
50=50 Вт
100=100 Вт
|
R1=0,1 Ом
100R=100 Ом
|
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
|
Примечание: RX20 50 Вт 10 Ом ±5%, Модель: RX20-50-10RJ; Низкая индуктивность, добавьте букву N к номеру модели, например: N RX20-50-10RJ
Рекомендации по использованию резисторов
Рекомендуется оставлять запас мощности в 1,5 раза при использовании резистора в цепи. Например, напряжение в цепи 100 В, ток 0,01 А, рассчитанная мощность: P = 100 * 0,01 = 1 Вт. В этом случае нельзя использовать резистор мощностью 1 Вт, необходимо рассчитать 1 * 1,5 = 1,5 Вт. Поскольку резистора мощностью 1,5 Вт нет, необходимо использовать резистор мощностью 2 Вт.
