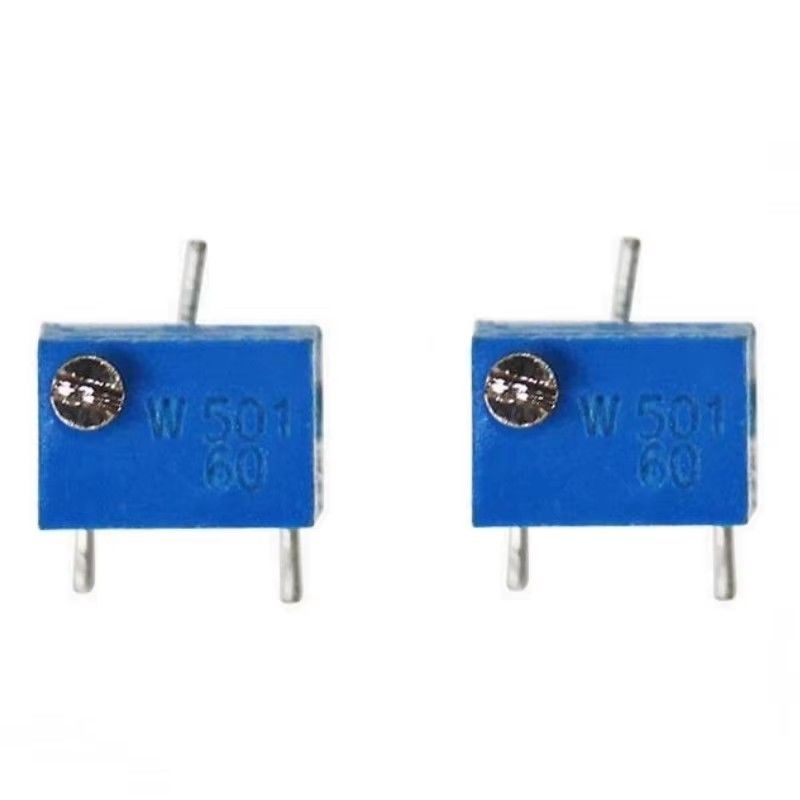

BONENS серия 3269 SMD переменный резистор резки потенциометра
BONENS серия 3269 SMD переменный резистор резки потенциометра
Key Attributes
Название бренда:BONENS
Model Number:3269P
Place of Origin:Сичуань, Китай
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 дней, 5000/10 дней 10000/14 дней
Delivery Time:5-8 рабочих дней
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Картонная упаковка
Product Summary
Переменный резистор-потенциометр 3269P Потенциометр серии 3269 представляет собой тип потенциометра. Обычно он состоит из резистивного элемента и вращающегося или скользящего системы, то есть подвижный контакт перемещается по резистивному элементу для получения частичного выходного напряжения. Функц...
Детали продукта
Выделить:
Дизайн поверхностного монтажа SMD
,Стабильное выходное напряжение
,Применение в аэрокосмической отрасли
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (соответствие требованиям)
Rated Power:
0.25 Вт (максимум 200 Вт)
Temperature Range:
-55°С~+125°С
Total Mechanical Travel:
12 ± 2 цикла
Starting Torque:
≤ 25mN.m
Type:
реостат smd
Mounting:
Поверхностный монтаж
Application:
Приборы, силовое оборудование, железнодорожные сигналы
Характер продукции
Подробные спецификации и характеристики
Переменный резистор-потенциометр 3269P
Потенциометр серии 3269 представляет собой тип потенциометра. Обычно он состоит из резистивного элемента и вращающегося или скользящего
системы, то есть подвижный контакт перемещается по резистивному элементу для получения частичного выходного напряжения.
системы, то есть подвижный контакт перемещается по резистивному элементу для получения частичного выходного напряжения.
Функция потенциометра заключается в регулировке напряжения (включая постоянное напряжение и напряжение сигнала) и величины
тока.
тока.
Переменный резистор-потенциометр 3269X
Потенциометры 3269 в основном используются в приборах, измерительных устройствах, на предприятиях связи, в энергетическом оборудовании, на железнодорожных сигналах, в авиации, космонавтике и других областях.
Переменный резистор-потенциометр 3269W
Стабильный керамический элемент с бесконечным разрешением
Вертикальные и горизонтальные варианты регулировки
Совместимость с процессами производства поверхностного монтажа
Соответствие RoHS
Вертикальные и горизонтальные варианты регулировки
Совместимость с процессами производства поверхностного монтажа
Соответствие RoHS
Параметры продукта
|
|
Диапазон номинального сопротивления
|
10Ω~5MΩ
|
|
Допуск сопротивления
|
±10% ±5% (на заказ)
|
|
|
Сопротивление вывода
|
≤±1%R или 2Ω
|
|
|
Изменение сопротивления контакта (CRV)
|
≤±1%R или 3Ω
|
|
|
Сопротивление изоляции
|
≥ 1GΩ (100V AC)
|
|
|
Выдерживаемое напряжение
|
600V (DC или пиковое значение AC)
|
|
|
Эффективный электрический ход
|
12±2 цикла
|
|
|
Характеристики окружающей среды
|
Номинальная мощность
|
0.25W (макс. 200V)
|
|
Диапазон температур
|
-55°C~+125°C
|
|
|
Температурный коэффициент
|
±250, ±100ppm/°C
|
|
|
Удар (390m/S2, 4000 раз)
|
ΔR≤±1%R
|
|
|
Вибрация (10-500 Гц, 0.75 мм, 6 ч)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Электрический разрыв≤100μS
|
|
|
Изменение температуры (-55°C/30мин,
+125°C/30мин, 5 циклов) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Климатическая категория (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω), Сопротивление изоляции≥100MΩ
|
|
|
Электрическая долговечность (0.5W, 1000ч)
|
ΔR≤± (3%R+0.1Ω), CRV≤±3%R или 5Ω
|
|
|
Механическая долговечность (200 циклов)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R или 5Ω
|
|
|
Стабильная влажная жара (IEC68-2-3, Ca, 96ч)
|
ΔR≤± (3%R+0.1Ω), Сопротивление изоляции≥100MΩ
|
|
|
Физические характеристики
|
Полный механический ход
|
12±2 цикла
|
|
Пусковой момент
|
≤25mN.m
|
Размер продукта
О: Замена. Если есть дефектные товары, мы обычно зачисляем их на счет нашего клиента или заменяем при следующей поставке.
В5: Как вы проверяете все товары на производственной линии?
О: У нас есть выборочная проверка и проверка готовой продукции. Мы проверяем товары, когда они переходят на следующую стадию производственного процесса.
