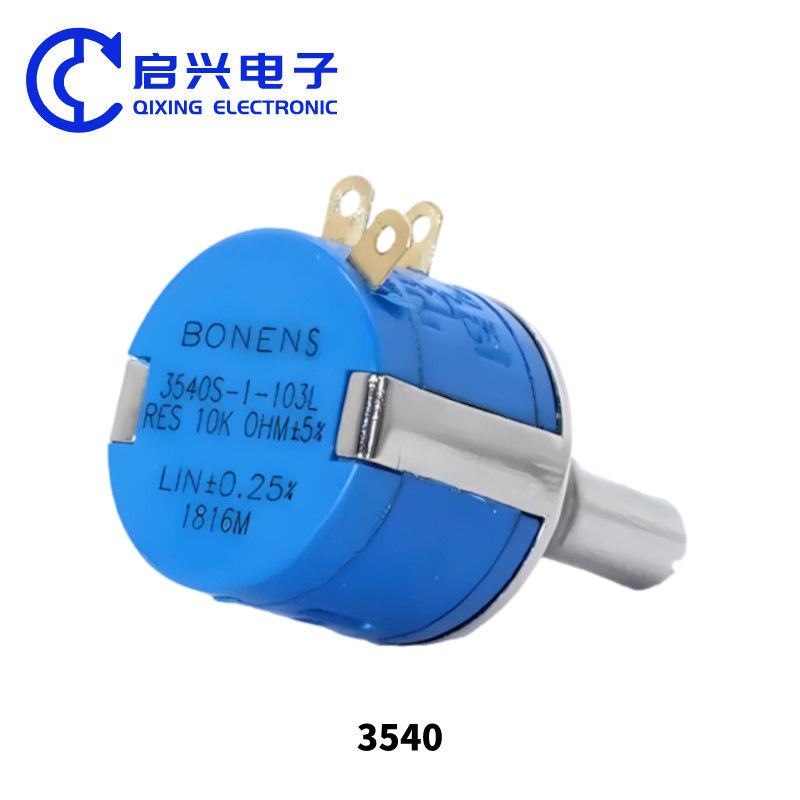

10K Прецизионный проволочный потенциометр WXD3540 2 Вт 10 оборотов
10K Прецизионный проволочный потенциометр WXD3540 2 Вт 10 оборотов
Key Attributes
Название бренда:BONENS
Model Number:WXD3540
Place of Origin:Сичуань, Китай
Standard Packaging:Картонная упаковка
Product Summary
3540 Многооборотный прецизионный проволочный потенциометр 2 Вт, 10 оборотов, 1K 2K2 4K7 502 10K 100K название продукта: 3540 50k Ом Многооборотный проволочный прецизионный потенциометр WXD3540 2 Вт 10 оборотов описание продукта: Номер детали Сопротивление (Ω) Разрешение 3540S-1-201L 200 .042 3540S-1...
Детали продукта
Выделить:
Номинальная мощность 10K 2W
,10 поворотов на точность
,Серия WXD3540
Model:
WXD3540
Technology:
Проводка
Resistance Tolerance:
±2%, ±5%
Effective Trave:
≥3600°±10°
Rated Power:
2W (70°C)
Resistance:
100Ω~100KΩ
Operating Temperature:
55℃~125℃
TCR:
±100×10-6/°C
Insulation Resistance:
≥ 200 МΩ
Withstand Voltage:
500 В (пиковое значение постоянного тока или переменного тока)
Packaging Details:
50 штук/коробка; 200 штук/коробки/CTN; 1000 штук/CTN/4 штук
Single Gross Weight::
00,030 кг
Type:
Многооборотная точность
Turns:
10 ходов
Resistance:
10 тыс.
Power:
2 Вт
Характер продукции
Подробные спецификации и характеристики
3540 Многооборотный прецизионный проволочный потенциометр 2 Вт, 10 оборотов, 1K 2K2 4K7 502 10K 100K
название продукта:
3540 50k Ом Многооборотный проволочный прецизионный потенциометр WXD3540 2 Вт 10 оборотов
описание продукта:
| Номер детали | Сопротивление (Ω) | Разрешение |
| 3540S-1-201L | 200 | .042 |
| 3540S-1-501L | 500 | .031 |
| 3540S-1-102L | 1 000 | .027 |
| 3540S-1-202L | 2 000 | .021 |
| 3540S-1-502L | 5 000 | .021 |
| 3540S-1-103L | 10 000 | .019 |
| 3540S-1-203L | 20 000 | .014 |
| 3540S-1-503L | 50 000 | .011 |
| 3540S-1-104L | 100 000 | .008 |
Особенности продукта:
1. Крепление на втулке
2. Соответствие RoHS
3. Опциональный центральный отвод и удлинение заднего вала
4. Опциональная функция вывода AR
5. Соединяемые с общими или концентрическими валами
6. Доступен высокий крутящий момент
7. Доступны нестандартные функции и спецификации
Размер продукта:
Параметры спецификации:
|
Характеристики |
Диапазон номинального сопротивления
|
100~100KΩ
|
||||
|
Допуск сопротивления
|
±2%, ±5% |
|||||
|
Сопротивление клемм
|
≤2%R или 5Ω |
|||||
|
Пиковый шум
|
≤100Ω |
|||||
|
Линейная точность
|
±1%, ±0.5% |
|||||
|
Электрический угол
|
3600°±10° |
|||||
|
Сопротивление изоляции
|
≥ 200MΩ |
|||||
|
Выдерживаемое напряжение
|
500 В (постоянный ток или пиковое значение переменного тока) |
|||||
|
|
||||||
|
Окружающая среда
Характеристики |
Номинальная мощность
|
2 Вт (70°C) |
||||
|
Диапазон температур
|
-55°C~+125°C |
|||||
|
ТКР
|
±100×10-6/°C |
|||||
|
Температурный шок
|
ΔR≤±3%R |
|||||
|
Удар (390 м/с², 4000 раз)
|
ΔR≤±1%R |
|||||
|
Влагостойкость (GJB306A-
96-Метод 106, не применимо для 7a, 7b) |
ΔR≤±3%R, Сопротивление изоляции ≥100MΩ |
|||||
|
Вибрация (10-500 Гц, 0,75 мм, 6 ч)
|
ΔR≤±1%R, Электрический разрыв ≤100μS |
|||||
|
Климатическая категория (IEC68-2-2)
|
ΔR≤±3%R, Сопротивление изоляции ≥100MΩ, Пусковой крутящий момент ≤20mN.m |
|||||
|
Работа при низких температурах
(-55°C, 4 ч) |
ΔR≤±3%R, Пусковой крутящий момент ≤20mN.m |
|||||
|
Срок службы при вращении (10000 циклов)
|
ΔR≤±3%R, пиковый шум ≤500Ω, пусковой крутящий момент ≤20mN.m
|
|||||
|
Электрическая выносливость (70°C, 2 Вт, 1000 ч)
|
ΔR≤±3%R |
|||||
|
Стабильная влажность (IEC68-2-3, Ca, 96 ч)
|
ΔR≤±3%R, Сопротивление изоляции ≥100MΩ, Пусковой крутящий момент ≤20mN.m |
|||||
|
|
||||||
|
Физические
Характеристики |
Полный механический ход
|
3600°±10° |
||||
|
Крутящий момент при вращении
|
2~10mN.m |
|||||
|
Упорный крутящий момент
|
≥300mN.m |
|||||
Область применения:
Многооборотные прецизионные проволочные потенциометры серии 3540 в основном используются в области приборов, измерительных приборов, почтовой и телекоммуникационной связи, электрооборудования, железнодорожной сигнализации, авиации и космонавтики и т. д.
каталог продукции:
Демонстрация фабрики:
Мы являемся фабрикой с многолетним опытом производства, специализирующейся на предоставлении клиентам высококачественных продуктов и услуг. У нас есть современное производственное оборудование и опытная команда исследований и разработок, которая может обеспечить достаточную мощность и выполнять заказы на OEM-кастомизацию и ODM.
Качество нашей продукции получило широкое признание клиентов, а наше послепродажное обслуживание также получило высокую оценку. Имея многолетний опыт производства, мы предоставляли услуги и сотрудничали со многими известными клиентами. Мы приветствуем друзей со всего мира для обсуждения сотрудничества, и мы предоставим оптимальные услуги и продукты, чтобы вернуть доверие и поддержку клиентов.
Мы всегда придерживаемся бизнес-философии «качество прежде всего, клиент прежде всего», постоянно улучшаем собственное качество и уровень обслуживания, а также предоставляем клиентам лучшие продукты и услуги. Мы с нетерпением ждем вашего сотрудничества и совместного создания лучшего будущего!
FAQ:
1. кто мы?
Мы находимся в провинции Сычуань, Китай, с 2005 года, продаем на внутренний рынок (70,00%), Западную Европу (8,00%), Северную Америку (5,00%), Южную
Азию (3,00%), Восточную Азию (3,00%), Южную Америку (2,00%), Южную Европу (2,00%), Восточную Европу (2,00%), Ближний Восток (2,00%), Юго-Восточную
Азию (2,00%), Океанию (1,00%). В нашем офисе всего около 51-100 человек.
2. как мы можем гарантировать качество?
Всегда предпроизводственный образец перед массовым производством;
Всегда окончательная проверка перед отгрузкой;
3. что вы можете купить у нас?
Потенциометр, Резистор, EMI-фильтр, Ручка, Переключатель
4. почему вы должны покупать у нас, а не у других поставщиков?
Наша компания была основана в 2005 году и в основном разрабатывает и производит различные типы потенциометров, фильтров переменного и постоянного тока,
и керамических силовых резисторов, и является опытным производителем, обеспечивающим стабильные, высокопроизводительные услуги и конкурентоспособные заводские цены.
5. какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, FCA;
Принятая валюта платежа: USD, EUR, CNY;
Принятый тип платежа: T/T, L/C, , Western Union, Cash;
Языки: английский, китайский
