Детали продукта
Место происхождения: Сичуань, Китай
Фирменное наименование: BONENS
Сертификация: RoHS
Номер модели: RX24/RXG24
Условия оплаты & доставки
Упаковывая детали: Картонная упаковка
Тип: |
Резистор из алюминиевого корпуса |
Модель: |
RX24/RXG24 |
Диапазон номинальной мощности: |
5 ~ 500 Вт |
Допустимое отклонение сопротивления: |
5% |
Материал: |
Рана провода |
Коэффициент температуры: |
PTC |
Диапазон температурного дрейфа: |
≤ 300 ppm/°C |
Диапазон рабочей температуры: |
-55°C~+300°C |
Характеристики мощности: |
Высокомощный |
формы: |
Форма плоского листа |
характеристика частоты: |
UHF |
Тип: |
Резистор из алюминиевого корпуса |
Модель: |
RX24/RXG24 |
Диапазон номинальной мощности: |
5 ~ 500 Вт |
Допустимое отклонение сопротивления: |
5% |
Материал: |
Рана провода |
Коэффициент температуры: |
PTC |
Диапазон температурного дрейфа: |
≤ 300 ppm/°C |
Диапазон рабочей температуры: |
-55°C~+300°C |
Характеристики мощности: |
Высокомощный |
формы: |
Форма плоского листа |
характеристика частоты: |
UHF |
Наименование продукта

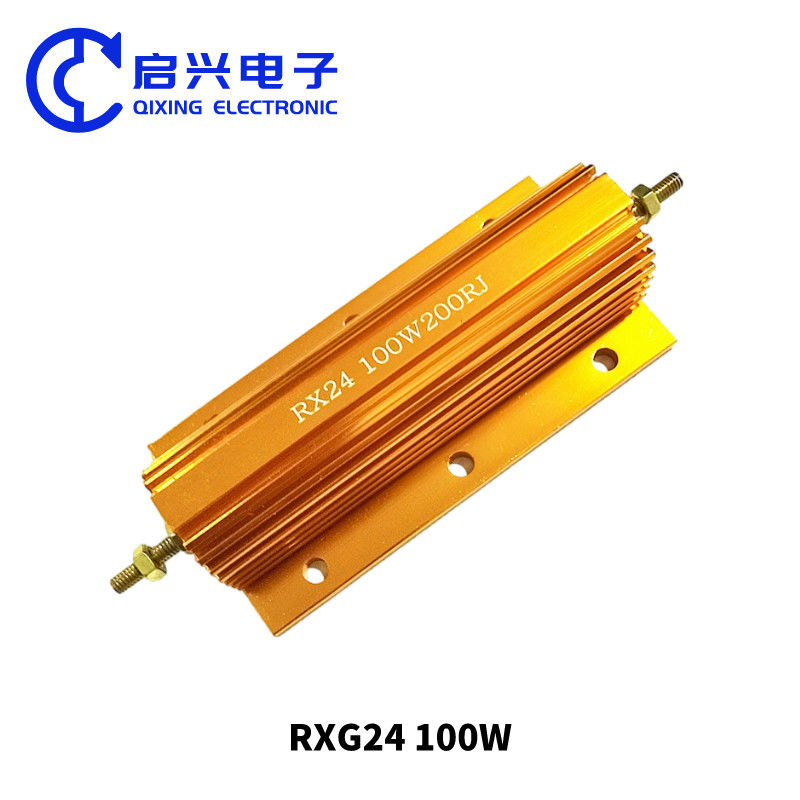

Высокопроизводительный золотой алюминиевый резистор
Описание продукта
Поверхность резистора золотой алюминиевой оболочки имеет канаву рассеивания тепла, небольшие размеры, большую мощность, высокую температурную устойчивость, сильную способность к перегрузке, устойчивость к погодным условиям, высокую точность,стандартное низкое индуктивное сопротивление, высокая стабильность, прочная архитектура, и его гибкость хороша для множества вариантов комбинации, что способствует механической защите и простой установке и использованию.
Особенности
1Небольшие размеры и мощность
2. Прочная структура и высокая стабильность;
3. Алюминиевая оболочка для рассеивания тепла, подходящая для установки теплорассеивающих панелей.
4Силиконовая медная пленка с формованием сжатия, хорошие изоляционные характеристики;
5. Соответствует требованиям RoHS/без свинца
Применение продукта
Область применения высокопроизводительных резисторов золотой алюминиевой оболочки: широко используется в электроснабжении, преобразователе частот, лифте, аудио сцене и промышленности высококлассного оборудования
Размеры
| Стиль | Единица измерений: мм | ||||||||
| L1±2 | L2±1 | L3±1 | А±1 | B±1 | C±1 | Е±0.3 | S±1 | Относительно 0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Технические спецификации
| Стиль | Показатель мощности | Диапазон сопротивления ((Ω) | максимальное рабочее напряжение ((V) | Площадь теплоотводящей пластины |
(g) |
||||
| С теплорассеивающей пластиной | Без теплорассеивающей пластины | KAL | NKAL (неиндуктивный) |
KAL | NKAL (неиндуктивный) |
площадь поверхности (см2) |
толщина (мм) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Характеристики производительности
| Положения | Стандартный | Методы испытаний |
| Краткосрочная перегрузка | ± 1% | 2.5 раз мощность/5 секунд |
| Коэффициент температуры | ±200 ППМ/°C | Испытательная температура: Temp.100°C в помещении |
| Сопротивление нагреву при сварке | ± 1% | Температура сварки: 350±10°C, время: 3 секунды |
| Диэлектрическое стойкое напряжение | Никаких сбоев или перебоев | 500 В в течение 60 секунд |
| Влажность заряжает жизнь | ± 0,5% | Номинальное напряжение 1.5 ч включен,0.5 часов ПОЗВОД при 40±2°C, 90-95&RH в течение 1000h |
| Продолжительность эксплуатации | ± 2,0% | Номинальное напряжение 1,5 часа включено,0.5 часов Выключается при 25°C в течение 1000 часов |
| Сплавляемость | По крайней мере 95% охвата | 235±5°C в течение 2±0,5 секунд |
Каталоги продукции
Профиль компании
Мы являемся фабрикой с многолетним производственным опытом, занимающейся предоставлением клиентам высококачественных продуктов и услуг.У нас есть передовое производственное оборудование и профессиональная команда исследований и разработок, который может обеспечить достаточную мощность и принять заказы OEM и ODM.
Качество нашего продукта было широко признано клиентами, и наше послепродажное обслуживание также было высоко оценено.мы оказывали услуги и сотрудничество многим известным клиентамМы приветствуем друзей со всего мира, чтобы обсудить сотрудничество, и мы предоставим лучший сервис и продукцию, чтобы вернуть доверие и поддержку клиентов.
Мы всегда придерживаемся деловой философии "качество первое, клиент первое", постоянно улучшаем наше собственное качество и уровень обслуживания и предоставляем лучшие продукты и услуги клиентам.Мы надеемся на ваше сотрудничество и совместное создание лучшего будущего.!
Часто задаваемые вопросы
1. кто мы?
Мы базируемся в Сычуане, Китай, начиная с 2005, продавать на внутреннем рынке ((70.00%), Западная Европа ((8.00%), Северная Америка ((5.00%), Южная
Азия ((3.00%), Восточная Азия ((3.00%), Южная Америка ((2.00%), Южная Европа ((2.00%), Восточная Европа ((2.00%), Ближний Восток ((2.00%), Юго-Восток
В нашем офисе работают около 51-100 человек.
2. как мы можем гарантировать качество?
Всегда образец предварительного производства перед серийным производством;
Всегда окончательный осмотр перед отправкой;
3Что вы можете купить у нас?
Потенциометр, Резистор, EMI фильтр, Кнопка, переключатель
4Почему вы покупаете у нас, а не у других поставщиков?
Наша компания была основана в 2005 году, которая в основном разрабатывает и производит различные типы потенциометров, фильтры шума
и керамический силовой резистор и является профессиональным производителем, обеспечивающим высокое качество, лучшие услуги и лучшую цену.
5Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, FCA;
Принятая валюта платежа:USD,EUR,CNY;
Принятый вид оплаты: T/T, L/C, MoneyGram, Western Union, наличные;
Язык: английский, китайский
