Наименование продукта

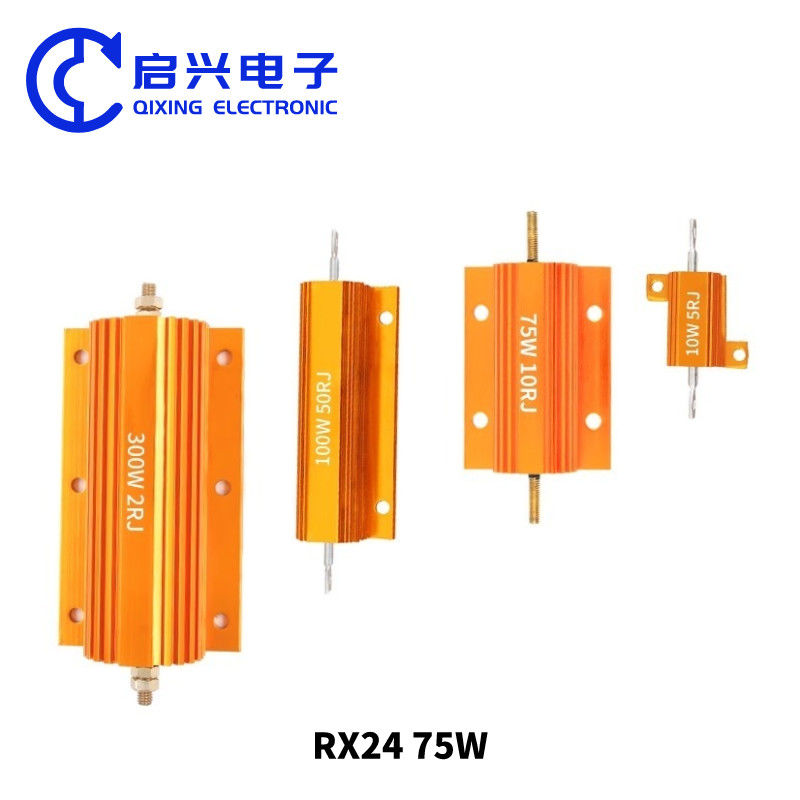

Высокопроизводительный золотой алюминиевый резистор
Описание продукта
Поверхность резистора золотой алюминиевой оболочки имеет канавку для рассеивания тепла, небольшие размеры, большую мощность, высокую температурную устойчивость, сильную способность к перегрузке, устойчивость к погодным условиям, высокую точность,стандартное низкое индуктивное сопротивление, высокая стабильность, прочная архитектура, и его гибкость хороша для множества вариантов комбинации, что способствует механической защите и простой установке и использованию.
Особенности
1Небольшие размеры и мощность
2. Прочная структура и высокая стабильность;
3. Алюминиевая оболочка для рассеивания тепла, подходящая для установки теплорассеивающих панелей.
4Силиконовая медная пленка с формованием сжатия, хорошие изоляционные характеристики;
5. Соответствует требованиям RoHS/без свинца
Применение продукта
Область применения высокопроизводительных резисторов из золотой алюминиевой оболочки: широко используется в электропитании, преобразователе частот, лифте, аудио сцене и промышленности высококлассного оборудования
Размеры
| Стиль |
Единица измерений: мм |
| L1±2 |
L2±1 |
L3±1 |
А±1 |
B±1 |
C±1 |
Е±0.3 |
S±1 |
Относительно 0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Технические спецификации
| Стиль |
Показатель мощности |
Диапазон сопротивления ((Ω) |
максимальное рабочее напряжение ((V) |
Площадь теплоотводящей пластины |
Вес
(g)
|
| С теплорассеивающей пластиной |
Без теплорассеивающей пластины |
KAL |
NKAL
(неиндуктивный) |
KAL |
NKAL
(неиндуктивный) |
площадь поверхности
(см2) |
толщина
(мм) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Кривая понижения мощности и кривая повышения температуры
Силовая кривая с понижением температуры. Кривая повышения
Характеристики производительности
| Позиции |
Стандартный |
Методы испытаний |
| Краткосрочная перегрузка |
± 1% |
2.5 раз мощность/5 секунд |
| Коэффициент температуры |
±200 ППМ/°C |
Испытательная температура: температура в помещении.100°C |
| Сопротивление нагреву при сварке |
± 1% |
Температура сварки:350±10°CВремя: 3 секунды. |
| Диэлектрическое стойкое напряжение |
Никаких сбоев или перебоев |
500 В в течение 60 секунд |
| Влажность заряжает жизнь |
± 0,5% |
Номинальное напряжение
1.5 ч включен,0.5 часов отключения при 40±2°C90-95 и RH в течение 1000 часов |
| Продолжительность эксплуатации |
± 2,0% |
Номинальное напряжение 1,5 часа включено,0.5 часов
ОТ 25°Cв течение 1000 часов |
| Сплавляемость |
По крайней мере 95% охвата |
235±5°Cв течение 2±0,5 секунд |
Спецификация типа
Высокопроизводительный резистор из золотой алюминиевой оболочки
например:RX24TM20W15RJ
| RXG24 |
T |
М |
20 Вт |
15R |
J |
| продукты категорииСтиль |
小分类
Небольшая классификация |
Устройство
установка |
功率
Сила |
成品阻值 значение
Стоимость |
ошибки
Толерантность |
RXG24金黄色 电阻
Золотое сопротивление
NKAL无感金黄色 电阻
Бессмысленное золотое сопротивление |
Я не знаю.单边安装孔式 单边安装孔式
Я не знаю.双边安装孔式 双边安装孔式 双边安装孔式
Тип одностороннего монтажного отверстия в формате T
Тип двустороннего S-монтажного отверстия
|
Я...端子式
Ты...引线式
Тип М-терминала
Тип Y-свинца
|
10 Вт
25 Вт
300 Вт |
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ |
F ± 1%
G ± 2%
J ± 5% |
Опаковка продукта
Каталоги продукции
2 LED-резистор для автомобильных фонарей
Светодиодный световой резистор LED车
Наименование продукта
Автомобильный светодиодный поворотный сигнал золотого алюминиевого корпуса сопротивление HID сопротивление
Описание продукта
Автомобильное световое сопротивление, светодиодное сопротивление, HID декодирующее сопротивление, алюминиевое корпусное сопротивление, 50 Вт сопротивление
1Используя высокотемпературную керамику в качестве матрицы сопротивления, он имеет высокую производительность теплораспределения.
2Выберите проволоку из высокоустойчивого сплава, обмотайте ее в соответствии с строгими методами процесса и сварьте ее на двух или более проводящих терминалах.что делает сопротивление иметь сильное сопротивление ударам и высокую стабильностьНесгораемая краска обеспечивает эффективную защиту провода сопротивления, тем самым улучшая его срок службы;
3В соответствии с различными моделями транспортных средств и потребностями клиентов, собирать температурные предохранители и пластиковые основания в готовые продукты.
Особенности
1Автомобильные регулирующие резисторы имеют характеристики высокой мощности, небольшого размера, низкой температуры и стабильной производительности;
2. Один резистор может достичь одного или нескольких значений сопротивления;
3Матрица сопротивления может быть выбрана в различных формах, таких как круглая, плоская или квадратная в соответствии с различными моделями транспортных средств и требованиями клиентов.Сопротивление обмотка провода может быть либо плоской, либо круглый. Может быть гофрированной раны: Пластиковые основания могут быть установлены и собраны в соответствии с требованиями клиента, и может быть настроен с несколькими цветами;
4Температурные предохранители с различными температурами и требованиями также могут быть оборудованы в соответствии с требованиями клиентов.
Применение продукта
Широко применяется в различных марках и типах автомобилей (сопротивление автомобильного вентилятора/сопротивление регулирования скорости вентилятора/сопротивление автомобильного заднего фонаря).
Технические спецификации
| Модель |
номинальная мощность ((W) |
Диапазон сопротивления (Ω) |
Сопротивление Толерантность
(%) |
температурный коэффициент ((×10-
6/°C) |
изоляционное напряжение
(V) |
Максимальное напряжение перегрузки
(V) |
| С теплорассеивающей пластиной |
Без теплорассеивающей пластины |
| RX24 |
5 |
3 |
0.0121KΩ |
F ((± 1%)
J ((±5%) |
± 100
±50 |
1000 |
1500 |
| 10 |
8 |
0.010~1.5KΩ |
| 20 |
12.5 |
0.012~7.5KΩ |
| 30 |
15 |
0.012~10KΩ |
| 50 |
20 |
0.010~15KΩ |
| RXG24 |
75 |
45 |
0.012~20KΩ |
2000 |
3000 |
| 100 |
50 |
0.012~24KΩ |
| 150 |
55 |
0.012~30KΩ |
| 200 |
55 |
0.012~36KΩ |
| 250 |
60 |
0.012~39KΩ |
| 300 |
75 |
0.010~47KΩ |
| 500 |
200 |
0.010~51KΩ |
Характеристики производительности
| 项目Положения |
标准值Стандартный |
тест-метод |
短时间过负荷 короткое время
Краткосрочная перегрузка |
△R≤±(2%R0+0,05Ω) |
增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率
Для увеличения напряжения в 10 раз от номинальной мощности или наибольшего сопротивления и скорости изменения сопротивления каждого расчета |
温度系数
Коэффициент температуры |
± 300 PPM/°C |
实验温度:室温+100°C
Испытательная температура; температура в помещении 100°C |
Термостойкость
Сопротивление нагреву при сварке |
△R≤±(1%R0+0,05Ω) |
¥ ¥ температура: 350±10°C, время: 3 секунды
Температура сварки: 350±10°C, время: 3 секунды |
温度 цикл
Цикл температуры |
△R≤±(5%R0+0,05Ω) |
Поставить на 55°C в течение 30 минут, а затем поставить на +25°C в течение 10,15 минут, а затем
Положить 30 минут, а затем снова положить 10-15 минут, 5 циклов.
В 55 DEG C при установке в течение 30 минут, а затем при +25C в течение 10-15 минут, а затем в +275 DEG C при установке в течение 30 минут, а затем при +25C в течение 10-15 минут,всего 5 циклов. |
Устойчивый к влажной нагрузке
Влажность заряжает жизнь |
△R≤±(5%R0+0,05Ω) |
температура:40±2°C, относительная влажность:90-95%,1кратное предельное рабочее давление, время
1000 часов ((1.5 часов открытие0.5 часов закрытие)
Номинальное напряжение 1,5 часа включено,00, 5 ч отключения при 40±2°C, 90-95 & RH в течение 1000 ч" |
Продолжительность жизни
Термостойкость и продолжительность службы нагрузки |
△R≤±(5%R0+0,05Ω) |
В 70±2°C恒温恒湿箱 прибавить предельное электрическое давление или максимальное рабочее электрическое давление ((取较小者)
共1000小时 ((通1.5小时,断0.5小时)
В коробке постоянной температуры и влажности 70 плюс или минус 2 DEG C применяется номинальное напряжение или максимальное рабочее напряжение (в зависимости от того, что меньше) в общей сложности 1000 часов (1,5 часа,0.5 часов) |
Ѕольшое качество.
Сплавляемость |
吃锡 площадь 95% и более
По крайней мере 95% охвата |
¥ ¥ температура: 245±3°C, время: 2±0,5 секунды 245±3°C в течение 2-3 секунд |
断续过负荷 (прерывное перегрузка)
Периодическая перегрузка |
△R≤±(1%R0+0,05Ω) |
4-кратное предельное напряжение или максимальное непрерывное нагрузка (заменяет меньшее) испытание1 секунда, остановка25 секунд,
цикл 10000 + 200 раз
4 раза от номинального напряжения или максимального напряжения переменной нагрузки (в зависимости от того, какое из них меньше), чтобы проверить секунду, остановиться 25 секунд.крутка 10000+200 раз |
引出端强度 (включительно)
Терминальная прочность на тягу |
△R±(2%R0+0.1Ω) |
тяга10N
Напряжение 10N |
Прочность в горении
Огнестойкость |
Неочевидная пламя.
Нет очевидного огня. |
Разделяем по 5,1016 раз мощность плюс обменная нагрузка 5 минут
Соответственно, согласно 5, 10,16 раз мощности плюс переменной нагрузки в течение 5 минут |
Спецификация типа
Алюминиевый корпус Резистор Автомобильная лампа LED Резистор 20W
например:RX24TM20W15RJ
| RXG24 |
T |
М |
20 Вт |
15R |
J |
| продукты категорииСтиль |
小分类
Небольшая классификация |
Устройство
установка |
功率
Сила |
成品阻值 значение
Стоимость |
ошибки
Толерантность |
RXG24汽车电阻
Сопротивление автомобиля |
Я не знаю.单边安装孔式 单边安装孔式
Я не знаю.双边安装孔式 双边安装孔式 双边安装孔式
Тип одностороннего монтажного отверстия в формате T
Тип двустороннего S-монтажного отверстия
|
Я...端子式
Ты...引线式
Тип М-терминала
Тип Y-свинца
|
10 Вт
25 Вт
300 Вт |
R01 0,01Ω
R10 0,1Ω
15R 15Ω
40K 40KΩ |
F ± 1%
G ± 2%
J ± 5% |
