Детали продукта
Место происхождения: Сичуань, Китай
Фирменное наименование: BONENS
Номер модели: RX24 50W6RHID
Условия оплаты & доставки
Упаковывая детали: Картонная упаковка
Номер модели: |
RX24 |
Фирменное наименование: |
BONENS |
номинальная мощность: |
5 ~ 50 Вт |
Ряд рабочего потенциала: |
< 1,5 кВ |
Диапазон номинального сопротивления: |
0.1Ω~10KΩ |
Максимум выдерживает напряжение тока: |
3000v |
Диапазон температурного дрейфа: |
≤ 400 ppm/°C |
Работая диапазон температур: |
-55°C+275°C |
Номер модели: |
RX24 |
Фирменное наименование: |
BONENS |
номинальная мощность: |
5 ~ 50 Вт |
Ряд рабочего потенциала: |
< 1,5 кВ |
Диапазон номинального сопротивления: |
0.1Ω~10KΩ |
Максимум выдерживает напряжение тока: |
3000v |
Диапазон температурного дрейфа: |
≤ 400 ppm/°C |
Работая диапазон температур: |
-55°C+275°C |
название продукта名称

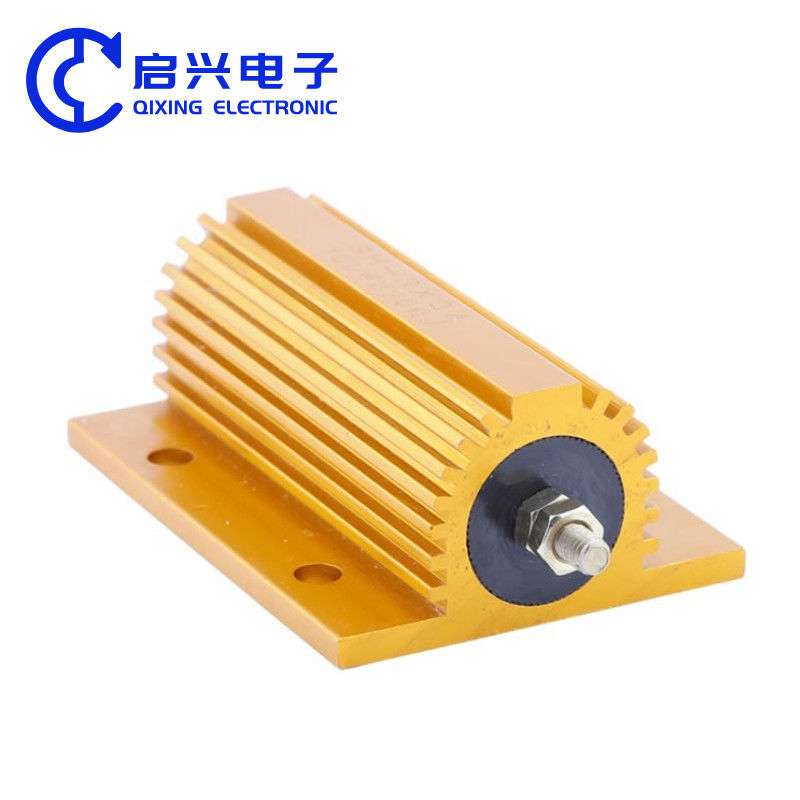

Высокомощный резистор с золотым алюминиевым корпусом
Описание продукта
Поверхность резистора с золотым алюминиевым корпусом имеет канавку для отвода тепла, небольшой размер, большую мощность, высокую термостойкость, высокую перегрузочную способность, устойчивость к атмосферным воздействиям, высокую точность, стандартное низкое индуктивное сопротивление, высокую стабильность, прочную архитектуру и хорошую гибкость. для нескольких вариантов комбинирования, что способствует механической защите, а также простоте установки и использования.
Особенности
1. Малый размер и высокая мощность.
2. Прочная конструкция и высокая стабильность;
3. Алюминиевый корпус для отвода тепла, подходит для установки панелей рассеивания тепла.
4. Прессование кремниевой медной пленки, хорошие изоляционные характеристики;
5. Соответствует требованиям RoHS и не содержит свинца.
Применение продукта
Область применения мощных резисторов с золотым алюминиевым корпусом: широко используется в источниках питания, преобразователях частоты, лифтах, сценическом аудио и высококачественном оборудовании.
Размеры
| Стиль | Единица измерения: мм | ||||||||
| Л1±2 | Л2±1 | Л3±1 | А±1 | В±1 | С±1 | Е±0,3 | С±1 | Н±0,5 | |
| RXG24 10 Вт | 32 | 19 | 14 | 20 | 15,5 | 10,5 | 2 | 10 | 5 |
| RXG24 25 Вт | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15,5 | 7 |
| RXG24 50 Вт | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15,5 | 7 |
| RXG24 80 Вт | 102 | 66 | 35 | 47 | 37 | 28 | 4,5 | 25 | 12 |
| RXG24 100 Вт | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44,5 | 19,5 |
| RXG24 250 Вт | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
| RXG24 300 Вт | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
Технические характеристики
| Стиль | Номинальная мощность | Диапазон сопротивления (Ом) | максимальное рабочее напряжение (В) | Площадь пластины теплоотвода |
(г) |
||||
| С пластиной рассеивания тепла | Без пластины рассеивания тепла | КАЛ | НКАЛ (неиндуктивный) |
КАЛ | НКАЛ (неиндуктивный) |
площадь поверхности (см²) |
толщина (мм) |
||
| RXG24 10 Вт | 10 | 8 | 0,02-6К | 0,03-2,3К | 245 | 180 | 415 | 1 | 6 |
| RXG24 25 Вт | 25 | 13 | 0,012-15К | 0,02-5,5К | 500 | 300 | 535 | 1 | 11 |
| RXG24 50 Вт | 50 | 10 | 0,01-40К | 0,02-12К | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80 Вт | 80 | 45 | 0,1-3,0К | 0,1-3,0К | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100 Вт | 100 | 50 | 0,4-50К | 0,12-25К | 1900 г. | 1340 | 995 | 3 | 160 |
| RXG24 250 Вт | 250 | 60 | 0,6-80К | 0,15-40К | 2500 | 1750 г. | 4765 | 3 | 480 |
| RXG24 300 Вт | 300 | 70 | 0,6-90К | 0,15-50К | 2500 | 1750 г. | 4765 | 3 | 550 |
Кривая снижения мощностиg и кривая повышения температуры
Кривая снижения мощностиg Кривая повышения температуры
Эксплуатационные характеристики
| 项目Предметы | 标准值Стандартный | 测试方法Методы испытаний |
| 短时间过负荷 Кратковременная перегрузка |
±1% | 2,5倍额定功率/5秒 Увеличение мощности в 2,5 раза/5 секунд |
| 温度系数 Температурный коэффициент |
±200 частей на миллион/℃ | 实验温度:室温+100℃ Температура испытания: в помещении Temp.100℃ |
| 耐热性 Устойчивость к нагреву припоя |
±1% | 焊锡温度:350±10℃,时间:3秒 Температура припоя: 350±10℃,время:3 секунды |
| 耐电压 Диэлектрическое выдерживаемое напряжение |
无烧毁或绝缘性破坏 Никаких поломок и перекрытий |
施加直流电压500В持续1分钟 500 В в течение 60 секунд |
| 耐湿负荷 Влажность Срок службы нагрузки |
±0,5% | 温度:40±2℃,相对湿度:90-95%,1倍额定工作电压 时间1000小时(1,5小时开0,5小时关)Номинальное напряжение 1,5 часа ВКЛ, 0,5 часа ВЫКЛ при 40±2℃,90-95&RH в течение 1000 часов |
| 负荷寿命 Нагрузка жизни |
±2,0% | 温度:25℃,1倍额定工作电压, 时间1000小时 (1,5小时开0,5小时关)Номинальное напряжение 1,5 часа ВКЛ, 0,5 часа ВЫКЛ в 25℃на 1000 часов |
| 可焊锡性 Паяемость |
吃锡面积95%以上 Покрытие не менее 95% |
焊锡温度:235±5℃,时间:2±0,5秒 235±5℃в течение 2±0,5 секунды |
Тип Спецификация型号说明
Мощный проволочный резистор с золотым алюминиевым корпусомОписание модели продукта
например: RX24TM20W15RJ
| RXG24 | Т | М | 20 Вт | 15Р | Дж |
| 产品类别Стиль | 小分类 Малая классификация |
安装方式 монтаж |
功率 Власть |
成品阻值 Ценить |
误差 Толерантность |
| RXG24金黄色铝壳电阻 Золотое сопротивление НКАЛ无感金黄色铝壳电阻 Бессмысленное золотое сопротивление |
Т-单边安装孔式 Т-образное одностороннее монтажное отверстие |
М-端子式 Тип М-терминала |
10 Вт 25 Вт 300 Вт |
R01 0,01 Ом R10 0,1 Ом 15R 15 Ом 40К 40КОм |
Ф ±1% Г ±2% Дж ±5% |
Упаковка продукта
Каталоги продукции
название продукта名称
Автомобильный светодиодный указатель поворота, золотой алюминиевый резистор, HID-резистор
Описание продукта
Резистор автомобильного освещения, резистор светодиода, резистор HID-декодера, резистор алюминиевого корпуса, резистор 50 Вт
1. Использование жаростойкой керамики в качестве матрицы сопротивления обеспечивает высокую теплоотдачу.
2. Выберите высокостабильную проволоку из резистивного сплава, намотайте ее в соответствии со строгими технологическими методами и приварите точечной сваркой к двум или более проводящим клеммам, чтобы сопротивление имело сильную ударопрочность и высокую стабильность.Покрытие негорючей краской обеспечивает эффективную защиту резистивного провода, тем самым увеличивая срок его службы;
3. В соответствии с различными моделями автомобилей и потребностями клиентов соберите температурные предохранители и пластиковые основания в готовую продукцию.
Особенности
1. Автомобильные регулировочные резисторы имеют характеристики высокой мощности, небольшого размера, низкой температуры и стабильной работы;
2. Один резистор может достигать одного или нескольких значений сопротивления;
3. Матрица сопротивления может быть выбрана в различных формах, например, круглой, плоской или квадратной, в соответствии с различными моделями транспортных средств и требованиями заказчика.Провод обмотки сопротивления может быть как плоским, так и круглым.Возможна гофрированная намотка: пластиковые основания могут быть установлены и собраны в соответствии с требованиями заказчика и могут быть выполнены в нескольких цветах;
4. По желанию заказчика могут быть установлены температурные предохранители с различными температурами и требованиями.
Применение продукта
Широко используется в различных марках и типах автомобилей (сопротивление автомобильного вентилятора/сопротивление управления скоростью вентилятора/сопротивление автомобильных задних фонарей).
Габаритные размеры
| Габаритные размеры | |||||||||||||||||||
| модель | Номинальная мощность ниже 250℃(W) с пластиной рассеивания тепла | Габаритные размеры(мм) | масса (г) |
||||||||||||||||
| Корпус резистора | Стандартная пластина рассеивания тепла (алюминий) | ||||||||||||||||||
| Амакс | Б | Lмакс. | Хмакс | С | 1 | Л1 | М | Н | φ1 | φ2 | площадь поверхности (см2) |
толщина (мм) |
|||||||
| RX24 | 5 | 155 | 16 | 36,5 | 8 | 8,5 | 11.4 | 12 | 4.4 | 1,5 | 1,5 | 2.2 | 415 | 1 | 3 | ||||
| 10 | 19,5 | 21 | 40,5 | 10 | 11.2 | 14 | 16 | 5 | 2 | 2 | 2,5 | 415 | 6 | ||||||
| 25 | 27 | 27 | 48,0 | 13 | 14.3 | 18,3 | 20 | 7 | 2 | 2 | 3,5 | 535 | 11 | ||||||
| 30 | 34 | 29 | 55,0 | 15,5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3,5 | 535 | 18 | ||||||
| 50 | 50 | 29 | 71 | 15,5 | 16.3 | 40 | 22 | 7.3 | 2 | 2 | 3,5 | 995 | 30 | ||||||
| RXG24 | 75 | 65,5 | 48 | 93,5 | 26 | 27 | 23,5 | 37 | 11,5 | 3,5 | М3 | 4.4 | 995 | 3 | 90 | ||||
| 100 | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11,5 | 3,5 | М3 | 4.4 | 995 | 160 | ||||||
| 150 | 130 | 48 | 158 | 26 | 27 | 52 | 37 | 11,5 | 3,5 | М3 | 4.4 | 995 | 240 | ||||||
| 200 | 92 | 73 | 132 | 45 | 46,5 | 35 | 58 | 21 | 5 | М6 | 5,5 | 3750 | 420 | ||||||
| 250 | 112 | 73 | 152 | 45 | 46,5 | 45 | 58 | 21 | 5 | М6 | 5,5 | 4765 | 480 | ||||||
| 300 | 130 | 73 | 170 | 45 | 46,5 | 51 | 58 | 21 | 5 | М6 | 5,5 | 5780 | 580 | ||||||
| 500 | 204 | 73 | 244 | 45 | 46,5 | 87 | 58 | 21 | 5 | М6 | 5,5 | 8500 | 970 | ||||||
Спецификация
| модель | номинальная мощность (Вт) | Диапазон сопротивления (Ом) | Толерантность к сопротивлению (%) |
температурный коэффициент(×10- 6/℃) |
напряжение изоляции (В) |
Максимальное напряжение перегрузки (В) |
|||||||||||||
| С пластиной рассеивания тепла | Без пластины рассеивания тепла | ||||||||||||||||||
| RX24 | 5 | 3 | 0,012～1КОм | Ф(±1%) Дж(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0,010~1,5 кОм | |||||||||||||||||
| 20 | 12,5 | 0,012~7,5 кОм | |||||||||||||||||
| 30 | 15 | 0,012~10КОм | |||||||||||||||||
| 50 | 20 | 0,010~15КОм | |||||||||||||||||
| RXG24 | 75 | 45 | 0,012~20КОм | 2000 г. | 3000 | ||||||||||||||
| 100 | 50 | 0,012~24КОм | |||||||||||||||||
| 150 | 55 | 0,012~30КОм | |||||||||||||||||
| 200 | 55 | 0,012~36КОм | |||||||||||||||||
| 250 | 60 | 0,012~39КОм | |||||||||||||||||
| 300 | 75 | 0,010~47КОм | |||||||||||||||||
| 500 | 200 | 0,010~51КОм | |||||||||||||||||
Эксплуатационные характеристики
| 项目Предметы | Стандартный вариант | 测试方法Методы тестирования |
| 短时间过负荷 Кратковременная перегрузка |
△R≤±(2%R0+0,05Ом) | 10-летний юбилейный день, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения, день рождения. Для увеличения напряжения в 10 раз от номинальной мощности или максимальной скорости изменения сопротивления и сопротивления каждого расчета. |
| 温度系数 Температурный коэффициент |
±300 миллионных долей/℃ | Температура воздуха: температура +100℃. Температура испытания;в помещении Темп.100℃ |
| 耐热性 Устойчивость к нагреву припоя |
△R≤±(1%R0+0,05Ом) | Температура воздуха: 350±10℃, температура: 3°С. Температура припоя: 350±10℃, время: 3 секунды. |
| 温度循环 Температурный цикл |
△R≤±(5%R0+0,05Ом) | Температура -55℃, температура30°C, температура +25°C, температура10,15°С, температура воздуха. Температура +275℃, температура 30°С, температура +25°С, температура 10-15°С, температура 5°С. При 55 град С при выдержке 30 минут, затем при +25 С при выдержке 10-15 минут, затем при +275 град С при выдержке 30 минут, а затем при + 25 С при выдержке 10-15 минут, всего 5 циклов. |
| 耐湿负荷 Влажность Срок службы нагрузки |
△R≤±(5%R0+0,05Ом) | Температура: 40±2℃, температура нагрева: 90-95%, температура 1°С, температура нагрева, температура 1000 小时(1,5 小时开0,5 小时关) Номинальное напряжение: 1,5 часа ВКЛ, 0,5 часа ВЫКЛ при 40±2℃, 90-95°С относительной влажности в течение 1000 часов. |
| 耐温负荷寿命 Срок службы термостойкости |
△R≤±(5%R0+0,05Ом) | 在70±2℃, 恒温恒湿箱中施加额定电压或最大工作电压(取较小者) 共1000小时(通1,5小时,断0,5小时) В шкафу с постоянной температурой и влажностью 70 плюс-минус 2 градуса С приложено номинальное напряжение или максимальное рабочее напряжение (в зависимости от того, что меньше) в общей сложности 1000 часов (1,5 часа, 0,5 часа). |
| 可焊锡性 Паяемость |
Количество 95% Покрытие не менее 95% |
Температура воздуха: 245±3℃, температура: 2±0,5°С, температура 245±3℃ в течение 2-3 секунд. |
| 断续过负荷 Периодическая перегрузка |
△R≤±(1%R0+0,05Ом) | 4 шт., 1 шт., 停止, 25 шт., 循环10000+200次 4-кратное номинальное напряжение или максимальное напряжение прерывистой нагрузки (в зависимости от того, что меньше) для проверки в секунду, остановка 25 секунд. Повторите цикл 10000+200 раз. |
| 引出端强度 Терминальная прочность на разрыв |
△R±(2%R0+0,1Ом) | 拉力10N Натяжение 10Н |
| 耐燃性 Огнестойкость |
不可有明显火焰 Явного пожара нет |
分别按5,10,16倍功率加交流负荷5分钟 Соответственно, по 5, 10,16 кратной мощности плюс нагрузка переменного тока в течение 5 минут. |
Тип Спецификация型号说明
Мощный проволочный резистор с золотым алюминиевым корпусомОписание модели продукта
например: RX24TM20W15RJ
| RXG24 | Т | М | 20 Вт | 15Р | Дж |
| 产品类别Стиль | 小分类 Малая классификация |
安装方式 монтаж |
功率 Власть |
成品阻值 Ценить |
误差 Толерантность |
| RXG24金黄色铝壳电阻 Золотое сопротивление НКАЛ无感金黄色铝壳电阻 Бессмысленное золотое сопротивление |
Т-单边安装孔式 Т-образное одностороннее монтажное отверстие |
М-端子式 Тип М-терминала |
10 Вт 25 Вт 300 Вт |
R01 0,01 Ом R10 0,1 Ом 15R 15 Ом 40К 40КОм |
Ф ±1% Г ±2% Дж ±5% |
Резисторы двигателя вентилятора
Мы являемся фабрикой с многолетним производственным опытом, призванной предоставлять клиентам высококачественную продукцию и услуги.У нас есть современное производственное оборудование и профессиональная команда исследований и разработок, которая может обеспечить достаточную мощность и выполнять заказы OEM и ODM.
Качество нашей продукции получило широкое признание клиентов, а наше послепродажное обслуживание также получило высокую оценку.Имея многолетний опыт производства, мы оказали услуги и сотрудничество многим известным клиентам.Мы приглашаем друзей со всего мира обсудить сотрудничество, и мы предоставим лучший сервис и продукты, чтобы вернуть доверие и поддержку клиентов.
Мы всегда придерживаемся философии бизнеса «качество прежде всего, клиент прежде всего», постоянно улучшаем наше качество и уровень обслуживания, а также предоставляем клиентам более качественные продукты и услуги.Мы надеемся на ваше сотрудничество и вместе создадим лучшее будущее!
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
1. кто мы?
Мы находимся в Сычуани, Китай, начиная с 2005 года, продаем на внутренний рынок (70,00%), Западную Европу (8,00%), Северную Америку (5,00%), Южную Америку.
Азия(3,00%),Восточная Азия(3,00%),Южная Америка(2,00%),Южная Европа(2,00%),Восточная Европа(2,00%),Ближний Восток(2,00%),Юго-Восток
Азия (2,00%), Океания (1,00%).Всего в нашем офисе работает около 51-100 человек.
2. Как мы можем гарантировать качество?
Всегда предсерийный образец перед массовым производством;
Всегда окончательная проверка перед отправкой;
3. Что вы можете купить у нас?
Потенциометр, резистор, фильтр электромагнитных помех, ручка, переключатель
4. почему вам следует покупать у нас, а не у других поставщиков?
Наша компания основана в 2005 году и в основном занимается разработкой и производством различных типов потенциометров, шумовых фильтров переменного и постоянного тока,
и керамический силовой резистор и является профессиональным производителем, обеспечивающим высокое качество, лучший сервис и лучшую цену.
5. Какие услуги мы можем предоставить?
Принятые условия доставки: FOB,CFR,CIF,EXW,FCA;
Принимаемая валюта платежа: доллар США, евро, юань;
Принятый тип оплаты: T/T, L/C, MoneyGram, Western Union, наличные;
Язык общения: английский, китайский
