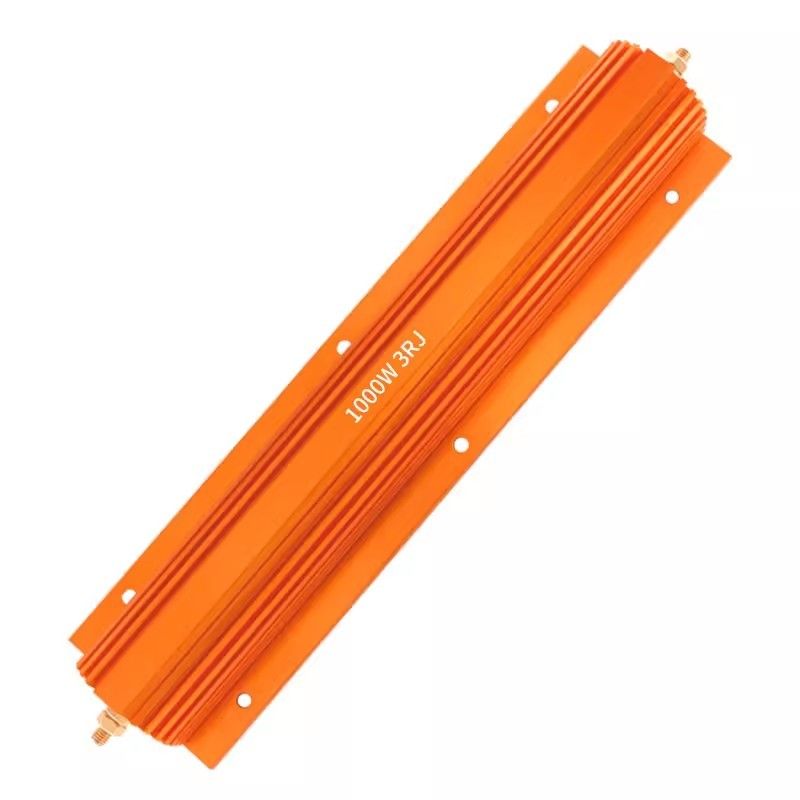

Алюминиевый корпус проволока закрученный тормозный резистор высокопроизводительный проволока закрученная 1000w

Алюминиевый корпус проволока закрученный тормозный резистор высокопроизводительный проволока закрученная 1000w

Место происхождения	Сичуань, Китай
Фирменное наименование	BONENS
Номер модели	RX24

Детали продукта

Номер модели:

Фирменное наименование:

BONENS

Номинальная мощность:

5 ~ 50 Вт

Диапазон рабочего напряжения:

< 1,5 кВ

Диапазон номинального сопротивления:

0.1Ω~10KΩ

Максимум выдерживает напряжение тока:

3000 В

Диапазон температурного дрейфа:

≤ 400 ppm/°C

Диапазон рабочей температуры:

-55°C+275°C

Выделить:

1000w Wirewound тормозный резистор

Высокомощный проволочный тормозный резистор

Алюминиевый корпусный проволочный тормозный резистор

Условия оплаты & доставки

Упаковывая детали

Картонная упаковка

Характер продукции

Алюминиевый корпус проволока закрученный тормозный резистор высокопроизводительный проволока закрученная 1000w

Алюминиевый корпус проволока закрученный тормозный резистор высокопроизводительный проволока закрученная 1000w 0

описать:

Золотые резисторы RX24 имеют характеристики высокой мощности, небольшого размера, сильной способности перегрузки, прочной структуры и высокой надежности; они широко используются в источниках питания, частоте

Алюминиевый корпус проволока закрученный тормозный резистор высокопроизводительный проволока закрученная 1000w 1

параметр:

Диапазон номинальной мощности: 5 ~ 50 Вт

Диапазон рабочего напряжения: < 1,5 кВ

Номинальный диапазон сопротивления: 0,1Ω~10KΩ

Максимальное стойкое напряжение: 3000 В

Максимальная точность: 1%

Уровень защищенности IP: IP53

Вибрация: 1,5 г.

Диапазон температурного дрейфа: ≤ 400ppm/°C

Диапазон рабочей температуры: -55°C+275°C

Подробная информация о продукции

①. Последовательное оснащение светодиодом для удаления сигнализации об отказе

②. Magotan, BMW, Mercedes-Benz и т.д., все автомобили с бортовыми компьютерами применимы

③. Удалить сигнализацию о неисправности света, сгенерированную после изменения светодиодного сигнала поворота

④. Решить проблему слишком быстрого поворота

Алюминиевый корпус проволока закрученный тормозный резистор высокопроизводительный проволока закрученная 1000w 3

Установка: специальное сопротивление совпадения импеданса для автомобильного светодиодного поворотного сигнала, 50W6Ω алюминиевого корпуса высокопроизводительного сопротивления,оба конца резистора соединены параллельно с положительным и отрицательным полюсами кабеля питания светодиодного сигнала поворотаОписание характеристик

1Он обладает характеристиками небольшого размера, высокой мощности и высокой точности. Он принимает профессиональный процесс нанесения в горшок и уплотнения, который лучше, чем аналогичные зарубежные продукты.

2. Мощность: 5W-1000W, в соответствии с требованиями клиента, он может быть произведен в разных цветах, таких как золотисто-желтый, красный, серебряный и нечувствительные высокоточные спецификации.

3Область применения: питание для испытательных стендов, преобразователи частот, оборудование для автоматизации, аудио, частотные делители и жесткая промышленная среда управления с высоким спросом.

4Соответствует спецификации ROHS и стандарту LEAD-FREE.

Особенности продукта

Резисторы серии RX24 из золотой алюминиевой оболочки очень стабильны и известны своим высоким качеством.Он может потреблять большую мощность в ограниченном пространстве с низкой температурой поверхности, а тепло проходит через алюминиевый корпус и быстро рассеивается в радиатор.

Повышение температуры поверхности

Кривая понижения

Диаграмма размеров продукции

Диаграмма размеров продукции

пецификация	Сила (W)	L1±1	L2±1	L3±1	W1±0.5	W2±0.5	W3±0.5	H1±0.5	H2±0.5	D1±0.2	D2±0.2	Диапазон сопротивления (Ω)	Выходной метод	Вес (G)
RX24	5 Вт	15	11	10	16	12	8	4.4	8	0.7	2.4	0.1 ~ 10K	свинец	4.5
	10W ((15W)	20	14	10	двадцать один	16	11	5	10.5	0.7	3	0.1 ~ 10K	Заведующий, джек.	5.5
	25 Вт	28	17	10	27	20	14	6	13.8	2	3.5	0.1 ~ 10K	Заведующий, джек.	12.5
	35 Вт	33	двадцать три	10	29	21.5	16	6.6	15.5	2	3.5	0.1 ~ 10K	Заведующий, джек.	20
	50 Вт	50	40	10	29	21.5	16	6.6	15.5	2	3.5	0.1 ~ 10K	Заведующий, джек.	26

*Примечания: Размеры предназначены только для справки, пожалуйста, ознакомьтесь с конкретными размерами и выбором.Допустимое отклонение значения сопротивления (%): ±5% ±10%, выдерживать напряжение (V): 1500.

Электрические и механические характеристики

Характерный	Метод проверки	Требования к производительности	Стандарт испытаний
Терминальная прочность	Терминал заряжен тяговой силой 20 Н в течение 10 секунд.	отсутствие видимых повреждений	IEC60115-1 4.16
Сопротивление вибрации	10 ~ 55 Гц/0,75 мм/2H*3	отсутствие видимых повреждений	IEC60115-1 4.22
Краткосрочная перегрузка	10xPr 5S	△R/R≤±2,0%	IEC60115-1 4.13
Сопротивление изоляции	DC500V,R>100MΩ	△R/R≤±0,5%	IEC60115-1 4.6
Изоляция выдерживает напряжение	UN,60S,I≤1mA	△R/R≤±1%	IEC60115-1 4.7
Прочность	Min ((UP,UR),1.5H-ON,0.5H-OFF, 1000H	△R/R≤±5%	IEC60115-1 4.25
хранение при высоких температурах	125°C, 80%, 500H	отсутствие видимых повреждений	IEC60115-1 4.23
Противостойкие к тепловой сварке	350±5°C,3S±0,5S	△R/R≤±0,5%	IEC60115-1 4.18

Идентификационный код готовой продукции

RX24	50	6R	J	Л
Категория продукции	номинальная мощность	сопротивление	Точность	Проводка
Серия RX24 (золотая алюминиевая оболочка)	50=50 Вт 100=100 Вт	R1=0,1Ω 100R=100Ω	F=± 1% G=± 2% H=± 3% J=± 5% K=±10%	L=свинцовый К=Джек

*Примечания: RX24 50W 6Ω ±5%, модель: RX24-50-6RJ-L; низкая индуктивность, добавьте букву N в модель, например: N RX24-50-6RJ

■Рекомендации по применению резисторов

◆Рекомендуется оставить в цепи 1,5 раз большую границу мощности для резистора.Например, напряжение в цепи составляет 100 В, а ток - 0,01 А. Вычислите мощность: P = 100 * 0,01 = 1 Вт.В это время, сопротивление не может быть использовано с 1 Вт. Вычислим 1 * 1,5 = 1,5 Вт, нет сопротивления 1,5 Вт, поэтому необходимо сопротивление 2 Вт.
