Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В
  • Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В
  • Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В
  • Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В
  • Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В
  • Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В
  • Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В

Потенциометр подстроечный металлостеклянный серии 3323, однооборотный, диапазон от 10 Ом до 5 МОм, выдерживает напряжение 500В

Место происхождения Сичуань, Китай
Фирменное наименование BONENS
Номер модели Серия 3323
Детали продукта
Диапазон номинального сопротивления:
10 Ом ~ 5 МОм
Устойчивость к сопротивлению:
± 10%
Терминальное сопротивление:
≤ ± 1% R или 2Ω
Вариация сопротивления контакта (CRV):
≤ ± 1% R или 3Ω
Устойчивость к изоляции:
≥ 1GΩ (100В переменного тока)
Выдерживая напряжение:
500 В (пиковое значение постоянного тока или переменного тока)
Эффективное электрическое путешествие:
≥ 200°
Номинальная мощность:
0.5 Вт (максимум 300 В)
Температурный диапазон:
-55°C~+125°C
TCR:
±250×10-6/°C
Столкновение (390 м/с2, 4000 раз):
ΔR≤±1%R
Электрическая выносливость (0,25 Вт, 1000 ч):
ΔR≤± (5%R+0,1Ω),CRV≤±3%R или 5Ω
Механическая выносливость (200 циклов):
ΔR≤± (10%R+0,5Ω), CRV≤±3%R или 5Ω
Устойчивое влажное тепло (IEC68-2-3, Ca, 96h):
ΔR≤± (5%R+0,1Ω), сопротивление изоляции≥100MΩ
Общее механическое путешествие:
270°±10°
Начальный крутящий момент:
≤ 20mN.m
Крутящий момент стоппера:
≥ 50 мН.м
Стандартный пакет:
50 шт/трубку
Диапазон сопротивления:
от 10 Ом до 5 М
Выдерживаемое напряжение:
500 В постоянного тока переменного тока
Технология:
металлостеклокерамика
Цвет:
Синий
Приложение:
Защита цепей, промышленные контроллеры
Выделить:

Выдерживаемое напряжение 500 В

,

Трехвыводная конструкция

,

Высокая термостойкость и коррозионная стойкость

Условия оплаты & доставки
Упаковывая детали
Картонная упаковка
Характер продукции
3323 Серия Однооборотный потенциометр с металлостеклоэмалевым покрытием
Описание продукта

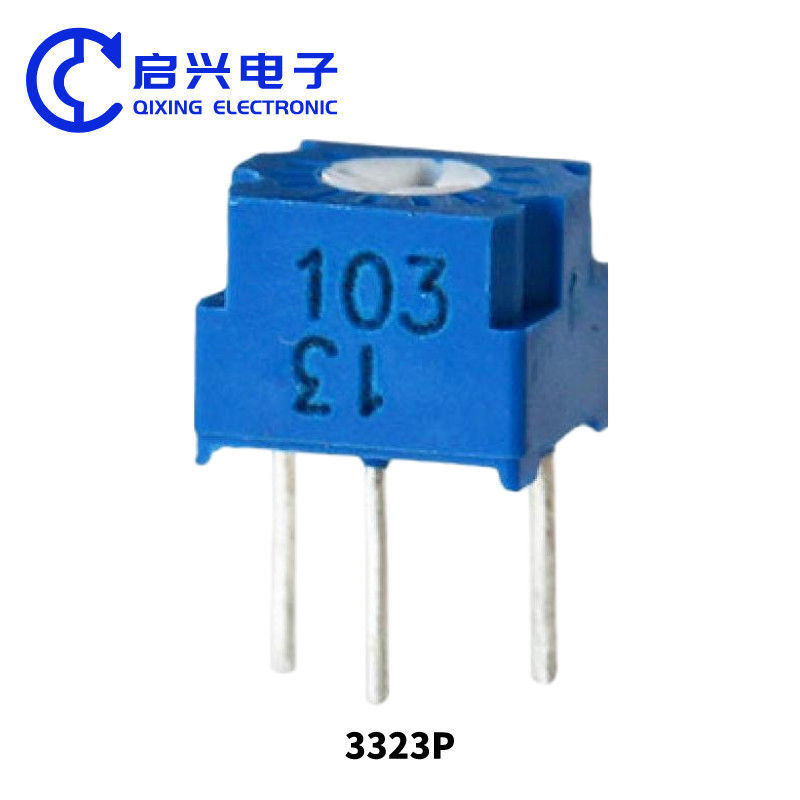

3323 Серия однооборотный потенциометр с металлостеклоэмалевым покрытием представляет собой прецизионный регулируемый потенциометр, который обычно вращается с помощью отвертки. Отличительный синий цвет и три вывода делают его широко используемым в устройствах защиты цепей и промышленных контроллерах.

3323 Series Single Turn Glass Glaze Trimmer Potentiometer Close-up view of 3323 Series Potentiometer
Особенности продукта
  • Трехвыводная конструкция с полным вращением с помощью отвертки
  • Отличительный синий цвет для легкой идентификации
  • Две позиции регулировки (высокое/низкое сопротивление) для управления и защиты цепей
  • Технология металлостеклоэмалевого покрытия обеспечивает высокую термостойкость, коррозионную стойкость и ударопрочность
  • Возможность точной подстройки с высокой точностью регулировки
  • Широко используется для регулировки и согласования электронного оборудования
  • Высокая точность и стабильность для обеспечения правильной работы цепи
3323 Series Potentiometer features illustration
Размеры продукта
3323 Series Potentiometer dimensional drawing
Параметры спецификации
Электрические характеристики
Диапазон номинального сопротивления 10 Ом ~ 5 МОм
Допуск сопротивления ±10%
Сопротивление вывода ≤ ±1%R или 2 Ом
Изменение контактного сопротивления (CRV) ≤ ±1%R или 3 Ом
Сопротивление изоляции ≥ 1 ГОм (100 В переменного тока)
Испытательное напряжение 500 В (постоянного или пикового значения переменного тока)
Эффективный электрический ход ≥ 200°
Характеристики окружающей среды
Номинальная мощность 0,5 Вт (макс. 300 В)
Диапазон температур -55°C ~ +125°C
ТКР ±250 × 10⁻⁶/°C
Удар (390 м/с², 4000 раз) ΔR ≤ ±1%R
Вибрация (10-500 Гц, 0,75 мм, 6 ч) ΔR ≤ ±1%R, ΔUab/Uac ≤ ±2%R, электрический разрыв ≤ 100 мкс
Изменение температуры (-55°C/30 мин, +125°C/30 мин, 5 циклов) ΔR ≤ ±2%R, ΔUab/Uac ≤ ±2%R
Климатическая категория (IEC68-2-2) ΔR ≤ ±(5%R + 0,1 Ом), Сопротивление изоляции ≥ 100 МОм
Электрическая долговечность (0,25 Вт, 1000 ч) ΔR ≤ ±(5%R + 0,1 Ом), CRV ≤ ±3%R или 5 Ом
Механическая долговечность (200 циклов) ΔR ≤ ±(10%R + 0,5 Ом), CRV ≤ ±3%R или 5 Ом
Стабильная влажная жара (IEC68-2-3, Ca, 96 ч) ΔR ≤ ±(5%R + 0,1 Ом), Сопротивление изоляции ≥ 100 МОм
Физические характеристики
Полный механический ход 270° ±10°
Пусковой момент ≤ 20 мН·м
Стопорный момент ≥ 50 мН·м
Стандартная упаковка 50 шт / трубка
Области применения
Applications of 3323 Series Potentiometer

Широко используется в измерительных приборах, электроприборах, аудиооборудовании, средствах связи, медицинском оборудовании, устройствах безопасности, промышленных контрольных телевизорах, телефонах, оборудовании для автоматизации офиса, а также в информационно-коммуникационном оборудовании.

Каталог продукции
Glass glaze potentiometer product catalog

Наша линейка продукции включает многооборотные и однооборотные потенциометры с предварительной регулировкой на стеклоэмалевой основе. Многооборотные модели включают серии 3296, 3266, 3006 и 3299. Однооборотные модели включают серии 3323, 3329, 3362, 3386 и 3360.
