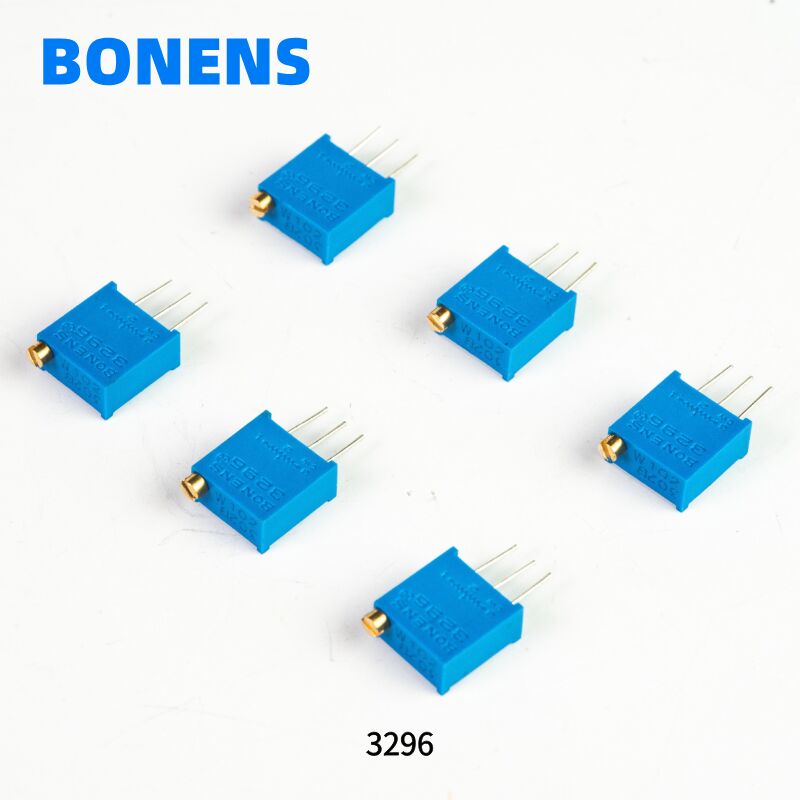

3296 Серия Многоразовый триммер Потенциометр 0,5 Вт Регулируемый резистор 10 Ом до 5 М Ом диапазон
3296 Серия Многоразовый триммер Потенциометр 0,5 Вт Регулируемый резистор 10 Ом до 5 М Ом диапазон
Key Attributes
Название бренда:BONENS
Model Number:Серия 3296
Place of Origin:Сичуань, Китай
Standard Packaging:Картонная упаковка
Product Summary
Потенциометр с многоразовым триммером 3296 серии Точный тонкостроительный потенциометр с номиналом 0,5 Вт для промышленных применений Обзор продукции Прецизионный тонкорегулирующий потенциометр 3296 серии с несколькими поворотами стеклянной глазировки является регулируемым резистором, предназначенны...
Детали продукта
Выделить:
Номинальная мощность 0
,5 Вт
,Высокая точность многоразового поворота
Range Of Nominal Resistance:
10 Ом ~ 5 МОм
Resistance Tolerance:
± 10%
Terminal Resistance:
≤ ± 1% R или 2Ω
Contact Resistance Variation (CRV):
≤ ± 1% R или 3Ω
Insulation Resistance:
≥ 1GΩ (100В переменного тока)
Withstand Voltage:
640В (пиковое значение постоянного тока или переменного тока)
Effective Electrical Travel:
≥ 70% механического движения
Rated Power:
0.5 Вт (максимум 300 В)
Temperature Range:
-55°С~+125°С
TCR:
±250×10-6/°C
Collision (390m/s2, 4000 Times):
ΔR≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
ΔR≤±1%R, ΔUab/Uac≤±2%R, Электрический разрыв≤100μS
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
ΔR≤±2%R, ΔUab/Uac≤±2%R
Climate Category (iec68-2-2):
ΔR≤± (5%R+0,1Ω),Изоляционное сопротивление≥100MΩ
Electrical Endurance (0.5w, 1000h):
ΔR≤± (5%R+0,1Ω),CRV≤±3%R или 5Ω
Mechanical Endurance (200 Cycles):
ΔR≤± (10%R+0,5Ω), CRV≤±3%R или 5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± (5%R+0,1Ω), сопротивление изоляции≥100MΩ
Total Mechanical Travel:
28±2 круга
Starting Torque:
≤ 25mN.m
Standard Package 1:
50 шт/трубку ((3296W,3296Y)
Standard Package:
40 шт/трубку ((3296X,3296Z,3296P)
Resistance Range:
от 10 Ом до 5 М
Rated Power:
0,5 Вт
Total Mechanical Travel:
28±2 оборота
Temperature Range:
от -55°С до +125°С
TCR:
± 250 ppm/°C
Withstand Voltage:
640 В постоянного тока переменного тока
Application:
Промышленная автоматизация
Характер продукции
Подробные спецификации и характеристики
Потенциометр с многоразовым триммером 3296 серии
Точный тонкостроительный потенциометр с номиналом 0,5 Вт для промышленных применений
Обзор продукции
Прецизионный тонкорегулирующий потенциометр 3296 серии с несколькими поворотами стеклянной глазировки является регулируемым резистором, предназначенным для прецизионных приложений, требующих высокой точности и надежности.
Описание продукта
3296W многоразовый потенциометр предлагает точность регулировки 5% и 10% стандартов, с диапазоном сопротивления от 10Ω до 5MΩ.это один из наиболее часто используемых многоразовых потенциометров в промышленных приложениях.
Серия 3296 включает в себя несколько моделей с различными спецификациями и упаковкой: 3296W, 3296X, 3296P, 3296Y и 3296Z.
Характеристики продукта
3296 многоразовый стеклянный глазурный потенциометр обеспечивает высокую точность, отличную надежность и длительный срок службы.Он имеет высокое разрешение и идеально подходит для регулирования увеличения сигнала и линейности в точных схемах.
Размеры продукта
Параметры спецификации
Электрические характеристики
| Диапазон номинального сопротивления | 10Ω~5MΩ |
| Толерантность сопротивления | ± 10% |
| Терминальное сопротивление | ≤ ± 1% R или 2Ω |
| Изменение контактного сопротивления (CRV) | ≤ ± 1% R или 3Ω |
| Сопротивление изоляции | ≥ 1GΩ (100В переменного тока) |
| Выдерживать напряжение | 640В (пиковое значение постоянного тока или переменного тока) |
| Эффективное электрическое передвижение | ≥ 70% механического движения |
Характеристики среды
| Номинальная мощность | 0.5 Вт (300 В максимум) |
| Температурный диапазон | -55°C~+125°C |
| TCR | ±250×10−6/°C |
| Столкновение (390 м/с2, 4000 раз) | ΔR≤±1%R |
| Вибрация (10-500 Гц, 0,75 мм, 6 ч) | ΔR≤±1%R, ΔUab/Uac≤±2%R, Электрический разрыв≤100μS |
| Изменение температуры (-55°C/30 мин, +125°C/30 мин, 5 циклов) | ΔR≤±2%R, ΔUab/Uac≤±2%R |
| Категория климата (IEC68-2-2) | ΔR≤±(5%R+0,1Ω), Сопротивление изоляции≥100MΩ |
| Электрическая выносливость (0,5 Вт, 1000 ч) | ΔR≤±(5%R+0.1Ω), CRV≤±3%R или 5Ω |
| Механическая выносливость (200 циклов) | ΔR≤±(10%R+0,5Ω), CRV≤±3%R или 5Ω |
| Устойчивое влажное тепло (IEC68-2-3, Ca, 96h) | ΔR≤±(5%R+0,1Ω), Сопротивление изоляции≥100MΩ |
Физические характеристики
| Общее механическое движение | 28±2 круга |
| Начальный момент | ≤ 25mN.m |
| Стандартный пакет | 50 шт/трубку (3296W, 3296Y) 40 шт/трубку (3296X, 3296Z, 3296P) |
Области применения
Этот тип потенциометра в основном используется в промышленных системах управления, коммуникационном оборудовании, точных приборах, автомобильной электронике, ЖК-панелях, коммутационных источниках питания,и смежных областях.
Каталог продукции
Потенциометры для предварительной регулировки стеклянной глазировки доступны в двух типах: многоразовые микрорегулируемые потенциометры и одноразовые микрорегулируемые потенциометры.В число многоразовых потенциометров для предварительной регулировки металлической стеклянной глазировки входит серия 3296Одноразовые микрорегулируемые потенциометры включают 3323 серии, 3329 серии, 3362 серии, 3386 серии и 3360 серии.
Производственный дисплей
Мы являемся фабрикой с многолетним производственным опытом, занимающейся предоставлением клиентам высококачественных продуктов и услуг.У нас есть передовое производственное оборудование и профессиональная команда исследований и разработок, который может обеспечить достаточную мощность и принять заказы OEM и ODM.
Качество нашего продукта было широко признано клиентами, и наше послепродажное обслуживание также было высоко оценено.мы оказывали услуги и сотрудничество многим известным клиентамМы приветствуем друзей со всего мира, чтобы обсудить сотрудничество, и мы предоставим лучший сервис и продукцию, чтобы вернуть доверие и поддержку клиентов.
Мы всегда придерживаемся деловой философии "качество первое, клиент первое", постоянно улучшаем наше собственное качество и уровень обслуживания и предоставляем лучшие продукты и услуги клиентам.Мы надеемся на ваше сотрудничество и совместное создание лучшего будущего.!
Часто задаваемые вопросы
Кто мы такие?
Мы базируемся в Сичуане, Китай, начиная с 2005 года. Наше распределение продаж включает: внутренний рынок (70,00%), Западная Европа (8,00%), Северная Америка (5,00%), Южная Азия (3,00%), Восточная Азия (3,00%),Южная Америка (2.00%), Южная Европа (2,00%), Восточная Европа (2,00%), Ближний Восток (2,00%), Юго-Восточная Азия (2,00%) и Океания (1,00%).
Как гарантировать качество?
- Всегда предоставляйте образец предварительного производства перед серийным производством
- Всегда проводить окончательный осмотр перед отправкой
Что вы можете купить у нас?
Потенциометры, резисторы, фильтры EMI, кнопки, переключатели
Почему вы должны покупать у нас, а не у других поставщиков?
Наша компания была основана в 2005 году и специализируется на разработке и производстве различных типов потенциометров, фильтров шума AC/DC и керамических силовых резисторов.Мы профессиональный производитель, обеспечивающий высокое качество, лучшие услуги и конкурентоспособные цены.
Какие услуги мы можем предоставить?
Принятые условия доставки: FOB, CFR, CIF, EXW, FCA
Принятая валюта платежа: USD, EUR, CNY
Принятый вид оплаты: T/T, L/C, , Western Union, наличные
Языки: английский, китайский
